Jak nainstalovat potrubí do místnosti + TIP na montážní pomůcku pro přesné rozteče (teplovodní podlahové topení)



Uložení topných okruhů podlahového topení

Jednotlivé okruhy v místnostech je potřeba instalovat dle předem připraveného plánu uložení potrubí. Potrubí se pokládá jednoduše rozvinováním trubky z cívky nebo vytahováním z odvinovacího zařízení. Potrubí zatlačujte pod pravým úhlem do vodící lišty nebo uchyťte potrubí pomocí fixační příchytky. Požadované ohyby potrubí lze snadno a jednoduše provádět rukou. Dodržujte pravidlo, že maximální dovolený poloměr ohýbaného potrubí nesmí překročit pětinásobek vnějšího průměru potrubí Top Heating.

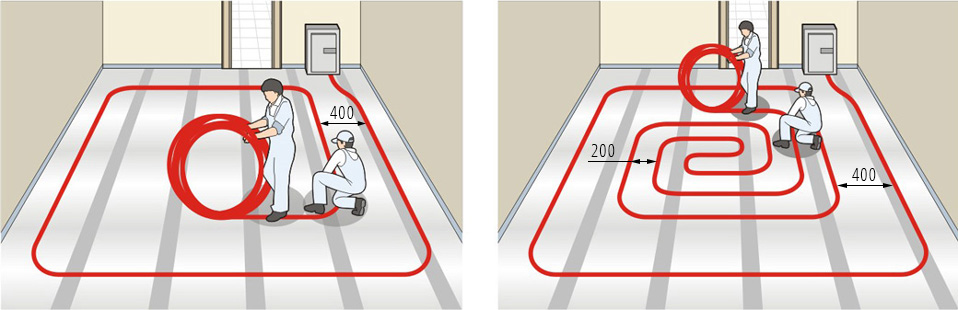

Příklad instalace rozteče 200 / Jak na to :

Pokud chcete vytvořit v celé místnosti rozteč potrubí 200mm, tak instalujte potrubí do středu místnosti s roztečí 400mm. Ve středu místnosti potrubí otočte o 180 stupňů a středem vytvořeného prostoru instalujte potrubí zpět. Tímto vytvoříte požadovanou rozteč 200mm v celé místnosti. Konec instalovaného potrubí napojte do požadovaného umístění na rozdělovač. Stejným způsobem vytvoříte jakoukoli rozteč.


TIP na pomůcku na přesné rozteče (teplovodní podlahové topení)

Pro montážní modul 200mm si připravte zbytek potrubí o délce 400mm

Pro montážní modul 150mm si připravte zbytek potrubí o délce 300mm

Pro montážní modul 100mm si připravte zbytek potrubí o délce 200mm

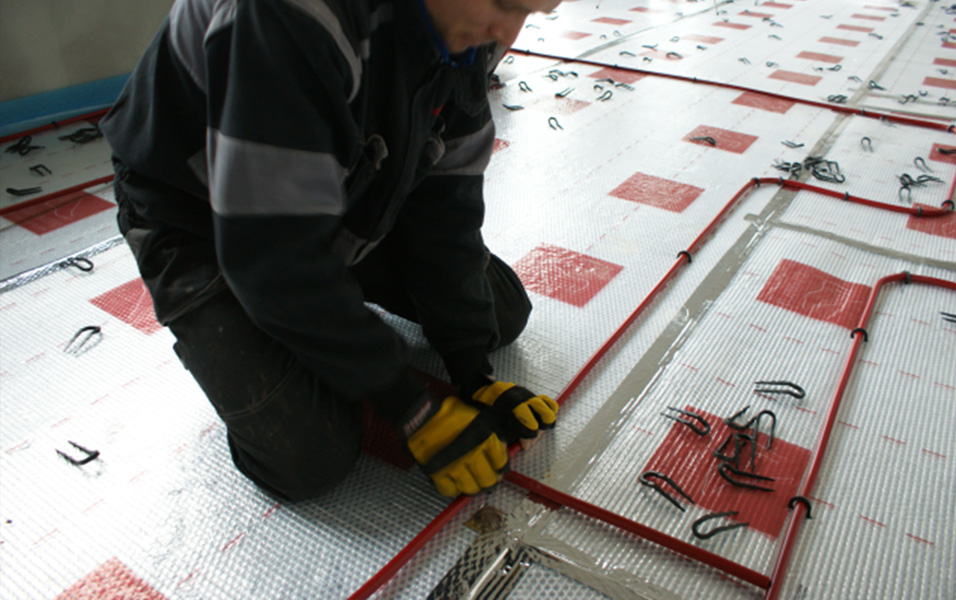

Ukázka použití pomůcky při montážním modulu-rozteči 200mm (potrubí do středu místnosti instaluji s roztečí 400mm)

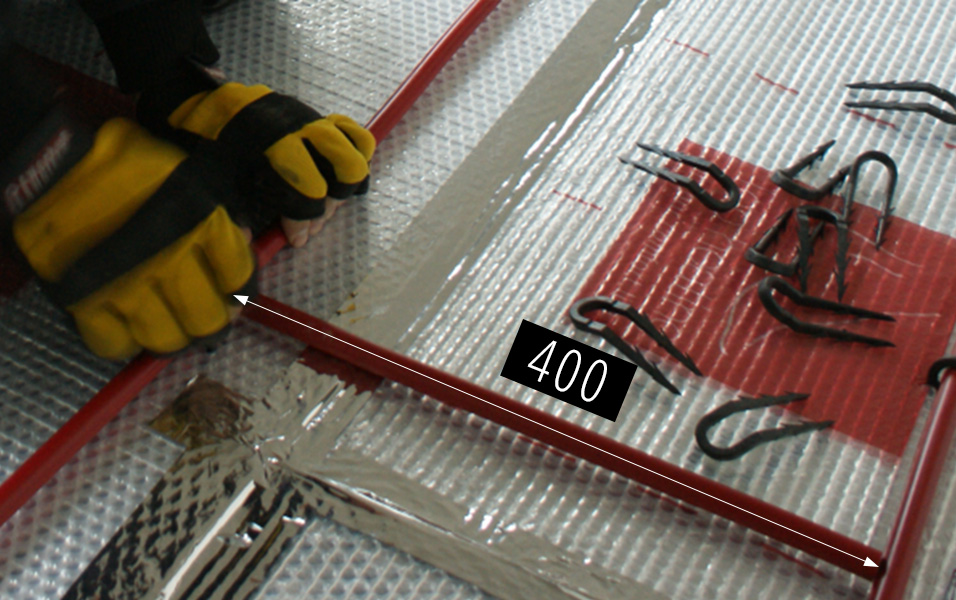

Montáž modulu 200mm s použitím montážní pomůcky - trubky o délce 400mm

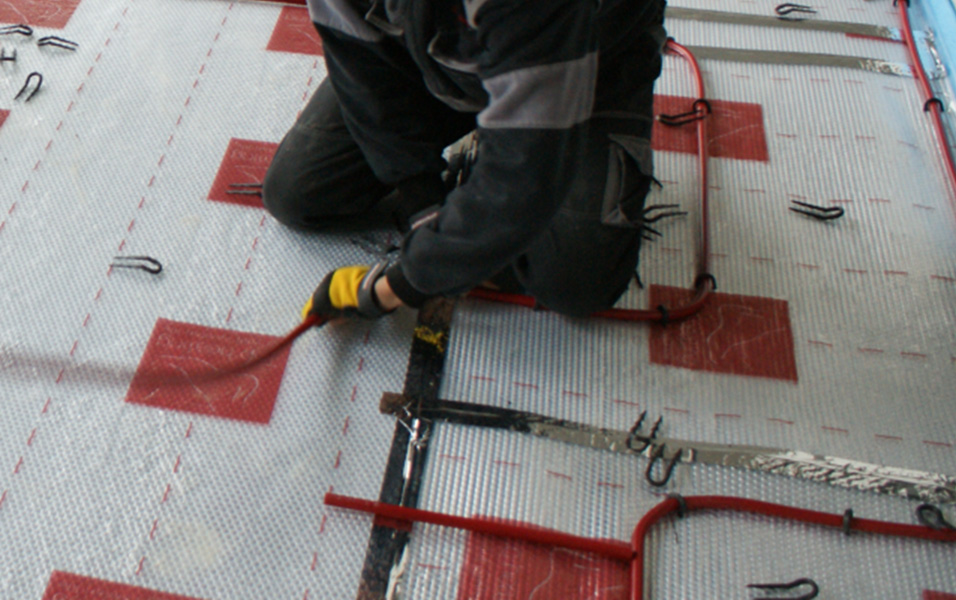

Použití montážní pomůcky jako vodítka k tvorbě ohybu potrubí
