Skladba podlahy - konstrukcí u běžného rodinného domu

Příklady standardního řešení různých typů skladeb

Skladba S1 - TERASA

(skladba na terénu v závětří a na terase)

- betonová zámková dlažba  60 mm
- štěrkodrť frakce 1-4 30 mm
- podkladní hutněná štěrková vrstva frakce 16-32 250mm
- rostlý stávající terén

nebo

mrazuvzdorná keram. dlažba kladená do mrazuvzdorné stěrky 15 mm
podkladní betonová deska z bet. B20 vyztužena KARI sítí S6-100/100 v jedné vrstvě 150 mm
hutněný štěrkopískový podsyp 250 mm
rostlý stávající terén



Skladba S2 - GARÁŽ

(skladba na terénu v závětří a na terase)

povrchová úprava (dle účelu místnosti / nátěr na beton např. Sadurit) 2 mm
betonová mazanina hlazená B15 vyztužená kari sítí – S5/100/100 100 mm
podlahové topení (potrubí TH RED 16mm, fixace pomocí lišty nebo příchytek na izolaci, folie separační/reflexní/izolační) součást lité podlahy
tepelná izolace z extrudovaného polystyrenu 80 mm
izolace z asfaltových pásů natavených 5 mm
podkladní beton B15 vyztužen KARI sítí S6-100/100 v jedné vrstvě 150 mm
hutněný štěrkopískový podsyp 250 mm
rostlý terén


Skladba S3 - obytné místnosti PŘÍZEMÍ

(skladba podlahy na terénu vytápěných interiérů přízemí – podlahové teplovodní topení Top Heating)

povrchová úprava (dle účelu místnosti / např. ker. dlažba do stěrky, lamin. plovoucí apod.) 10 mm
litá anhydritová podlaha 50 mm
podlahové topení (potrubí TH RED 16mm, fixace pomocí lišty nebo příchytek na izolaci, folie separační / reflexní / izolační) součást lité podlahy
tepelná izolace z podlahového Polystyrenu EPS 100Z 150 mm
izolace z asfaltových pásů natavených v jedné vrstvě Foalbit na napenetrovaný podklad 5 mm
podkladní beton B15 vyztužen KARI sítí S6-100/100 v jedné vrstvě 150 mm
hutněný štěrkopískový podsyp 250 mm
rostlý terén


Skladba S4 - obytné místnosti PATRO

(stropní skladba mezi přízemím a podkrovím ve vytápěných interiérech domu – podlahové teplovodní topení Top Heating)

povrchová úprava (dle účelu místnosti / např.ker. dlažba do stěrky, lam. plovoucí  apod.) 10 mm
litá anhydritová podlaha 50 mm
podlahové topení (potrubí TH RED 16mm, fixace pomocí lišty nebo příchytek na izolaci, folie separační/reflexní/izolační) součást lité podlahy 50 mm
tepelná izolace z podlahového polystyrenu EPS 100Z 200 mm
nosná konstrukce stropu – panely Spiroll 5 mm
stěrková omítka



Skladba S5 - LODŽIE

(stropní skladba na lodžii-zapuštěná v patře)

povrchová úprava mraz. ker. dlažba do flex. stěrky 10 mm
plnoplošně lepená hydroizolace z asfalt. modif. pásů 5 mm
betonová mazanina B15+plastif. - armovaná hlazená kari sítí S4-150/150 -spádovaná – 1% 50-70 mm
tepelná izolace z podlahového polystyrenu celoplošně (objemová hmotnost min. 30kg/m3) 180 mm
nosná konstrukce stropu – panely Spiroll
stěrková omítka 5 mm



Skladba S6 - STŘEŠNÍ PLÁŠŤ

(skladba střešního pláště a stropu nad 2.NP v obytné části)

střešní taška betonová 20 mm
latě 40/60 mm 40 mm
kontralatě 50/30 mm 30 mm
difúzní hydroizolační fólie bezkontaktní (např.TYVEK, JUTADACH) 2 mm
sbíjené dřevěné střešní vazníky např. krovy Sedlčany
odvětrávaný mezistřeší prostor
tepelná izolace ORSIK vkládaná mezi vazníky 200 mm
rošt pro ukotvení sádrokartonového podhledu z pozink. profilů (včetně vložené posilující tepelná izolace v tl. 100mm) 100 mm
parotěsná zábrana JUTAFOL N
sádrokartonový podhled GKF (v koupelně použít sádrokarton do vlhka GKFI) 15 mm

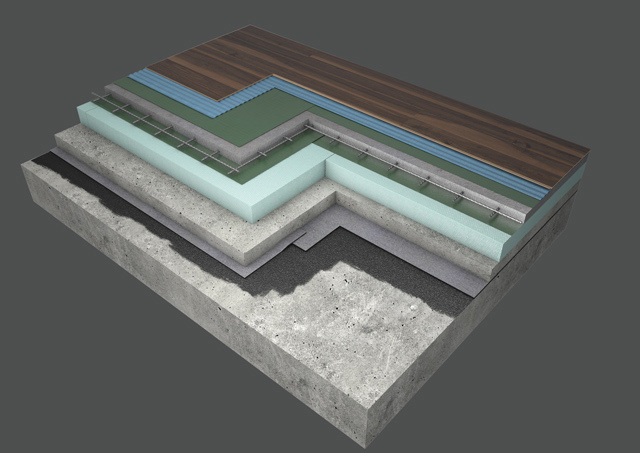

1/ Základní skladba podlahy pro podlahové topení:

fixace potrubí pomocí příchytky

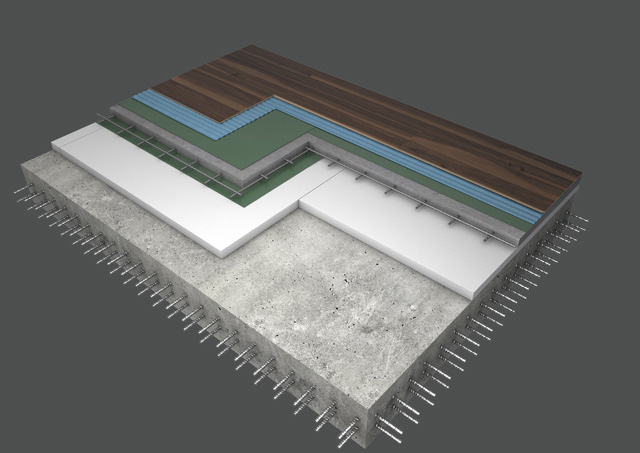

2/ Základní skladba podlahy pro podlahové topení:

fixace potrubí pomocí fixační lišty

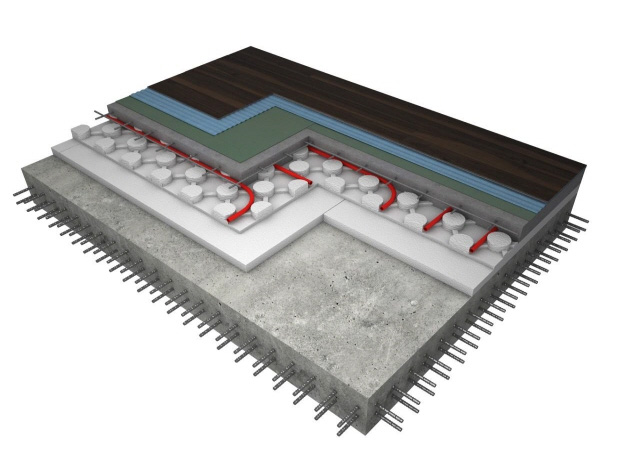

3/ Základní skladba podlahy pro podlahové topení:

fixace potrubí pomocí systémově desky






Příklady spolehlivé skladby podlahy pro běžné rodinné domy

Podlahy na terénu - Podlahové topení NE
Skladba podlahy pro obytné místnosti u rodinných domů bez podlahového topení
Podlahy na terénu - Podlahové topení ANO
Skladba podlahy pro obytné místnosti u rodinných domů s podlahovým vytápěním





Podlahy na stropě - Podlahové topení NE
Skladba podlahy pro obytné místnosti u rodinných domů bez podlahového vytápění


Podlahy na stropě - Podlahové topení ANO
Skladba podlahy pro obytné místnosti u rodinných domů s podlahovým vytápěním
