Skladba podlahy pro nejprodávanější a nejčastější aplikaci v rodinných domech

Obecná skladba podlahy pro podlahové topení do rodinného domu

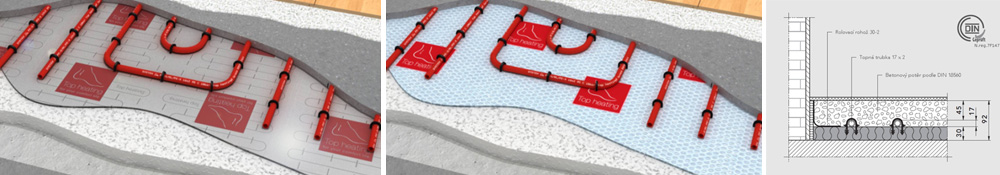

Podlahové topení FLEXI THERM - metalická reflexní folie (instalace svépomocí)

Doporučený průměr potrubí: Potrubí Top Heating TH RED 16x2 ALPEX
Doporučené rozteče potrubí: 10, 15, 18, 20cm
Fólie: Separační / Reflexní / Izolační
Izolace: Polystyren EPS 100Z 3-18cm (EPS 150, XPS, PUR)
A / Topná deska(DIN 18560): Anhydritová litá podlaha 5-5,5cm
B / Topná deska(DIN 18560): Betonový potěr 6,2cm
Konstrukční výška/skladba podlahy(příklady s litou podlahou):
*skladba podlahy bez podlahové krytiny
3cm EPS 100Z + 5cm litá podlaha = 8cm
5cm EPS 100Z + 5cm litá podlaha = 10cm
8cm EPS 100Z + 5cm litá podlaha = 13cm
10cm EPS 100Z + 5cm litá podlaha = 15cm
15cm EPS 100Z + 5cm litá podlaha = 20cm
18cm EPS 100Z + 5cm litá podlaha = 23cm
Konstrukční výška/skladba pdolahy(příklady s betonovým potěrem):
*skladba podlahy bez podlahové krytiny
3cm EPS 100Z + 6cm betonový potěr = 9cm
5cm EPS 100Z + 6cm betonový potěr = 11cm
8cm EPS 100Z + 6cm betonový potěr = 14cm
10cm EPS 100Z + 6cm betonový potěr = 16cm
15cm EPS 100Z + 6cm betonový potěr = 21cm
18cm EPS 100Z + 6cm betonový potěr = 24cm
Použití: rodinné domy



Projekční skladby podlah dle tepelných ztrát rodinných domů (skladba s betonovou mazaninou)

Příklady použití:
