POMŮCKA: Výpočet množství příchytek na m2 pro podlahového teplovodního topení

V tabulce naleznete všechny montážní rozteče potrubí a množství příchytek nutných k fixaci potrubí daného modulu(rozteče) pro podlahové topení

Rozteč potrubí / MODUL 50mm 100mm 120mm 150mm 180mm 200mm 225mm 250mm 300mm
Množství potrubí v modulu 20m 10m 8,3m 7,5m 6m 5m 4,4m 4m 3,3m
Množství Příchytek U80L (TACKER 50) 20ks 14ks 13ks 12ks 11ks 10ks 9ks 8ks 7ks
FIXACE TYP A - Fixační lišta 2m 2m 2m 2m 2m 2m 2m 2m 2m

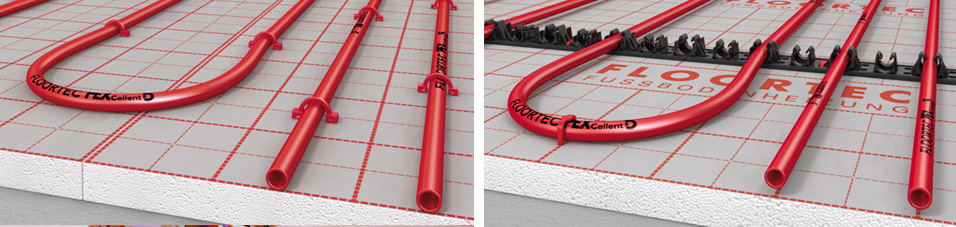

Pdolahové topení / Typy fixace




Nejčastější fixace podlahového topení

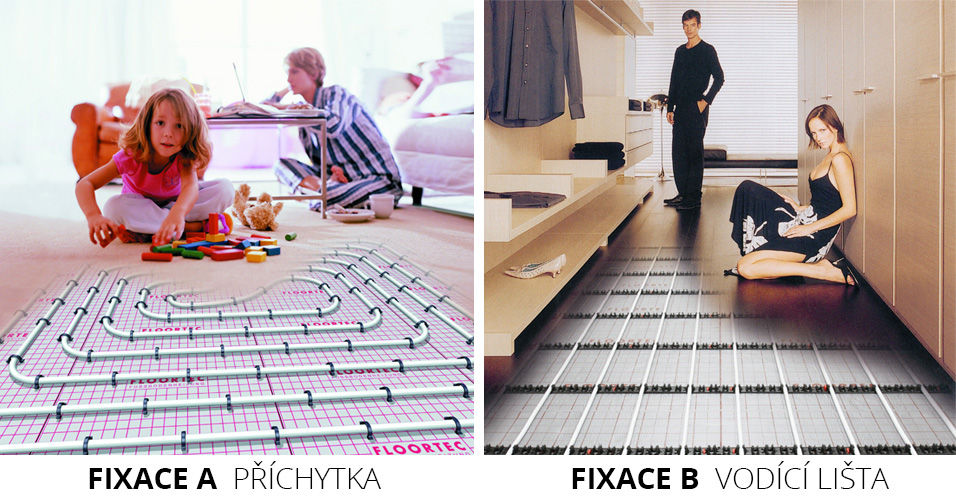

Podlahové topení kotvené pomocí fixační příchytky Podlahové topení kotvené pomocí vodící lišty

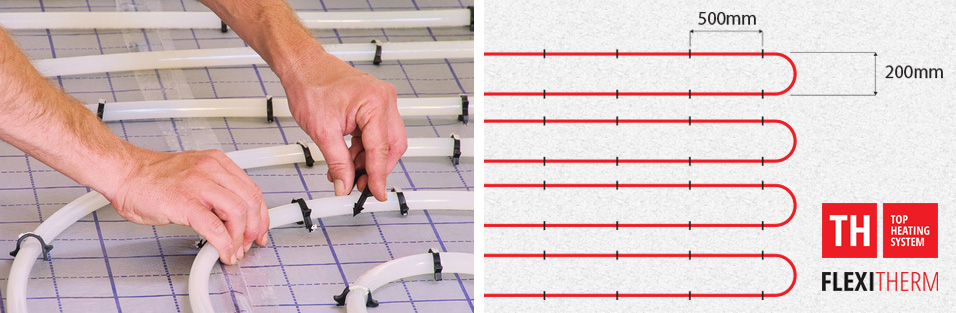

Fixační vzdálenost příchytek pro podlahové topení


Vhodná pomůcka pro podlahové topení svépomocí je instalace pomocí nářadí a příchytek TACKER

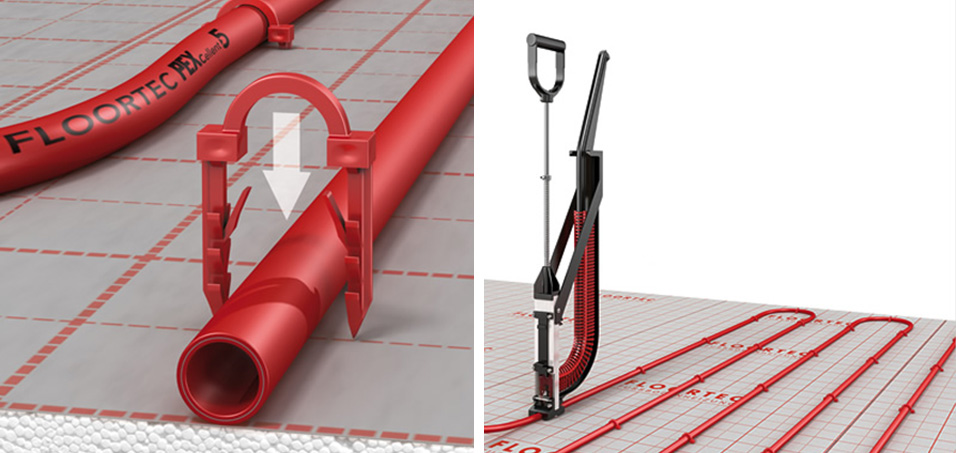

Detail uchycení pomocí tacker příchytky / podlahové topení Top Heating, REHAU RAUTAC, Floortec






Projektant doporučuje fixaci potrubí pomocí 10ks příchytek na m2 podlahového topení modulu 200

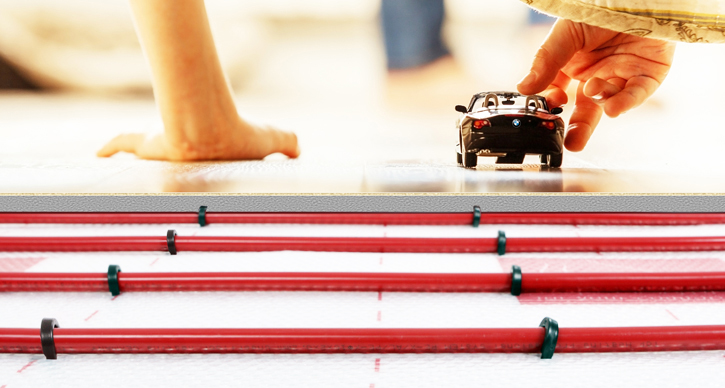

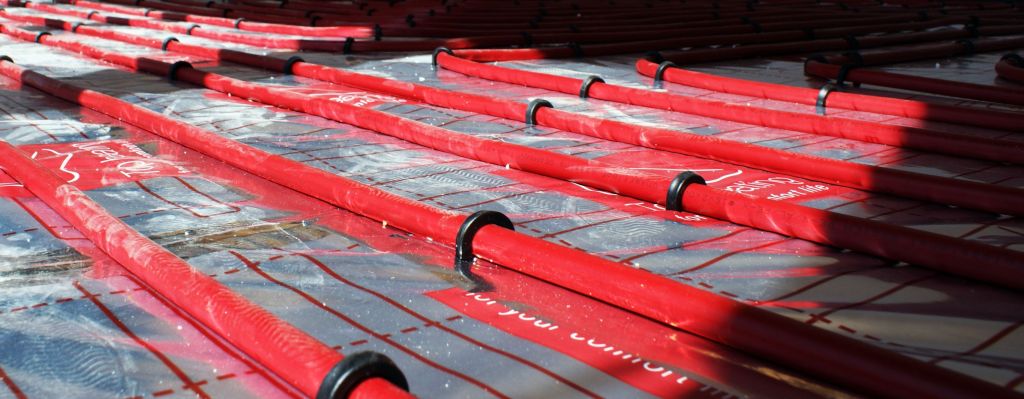

Podlahové topení svépomocí realizováno pomocí příchytek U80L
