POMŮCKA: Výpočet velikosti rozdělovače na vytápěnou plochu



Rozteč trubek [cm] 5 6 10 12 15 18 20 22.5 24 25 30
Množství trubky [m / m2] 20 16.7 10 8.3 6.7 5.6 5 4.4 4.2 4.1 3.3

[tab.1]



Postup výpočtu:

Zvolíme si rozteč potrubí a z tabulky [tab.1] zjistíme potřebné množství trubky na m2. Toto číslo vynásobíme plochou objektu a tím získáme celkovou potřebnou délku trubky. Dále si zvolíme průměr potrubí a v tabulce [tab.2] s vypočtenou délkou potrubí najdeme odpovídající rozdělovač (počet vývodů rozdělovače).

Příklad:

  • Plocha objektu 80m2
  • Rozteč potrubí 20cm
  • Průměr potrubí 16x2,0
  1. V tabulce [tab.1] najdeme odpovídající množství trubky na m2. Bude potřeba 5 m/m2 potrubí.
  2. Celková délka potrubí bude dle vzorce x = 5 * 80 = 400m.
  3. V tabulce [tab.2] najdeme požadovaný rozměr trubky 16x2,0.

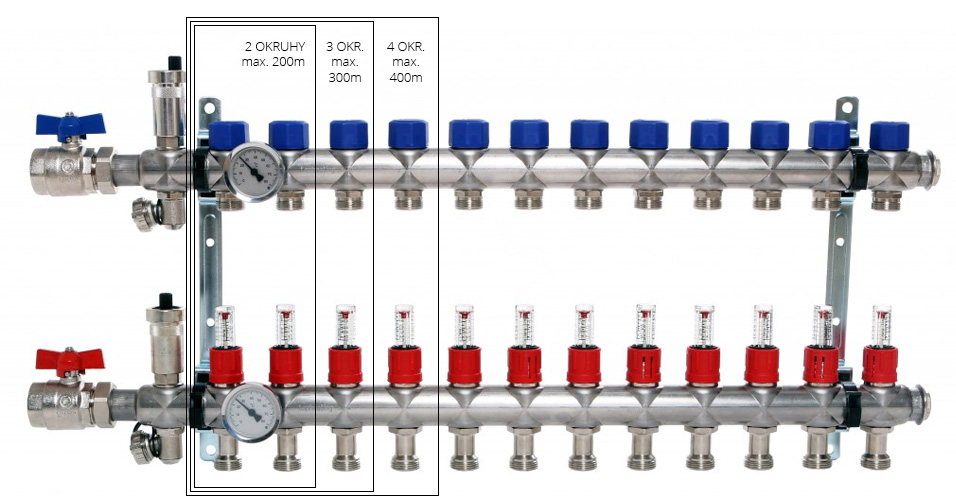

  4. Na plochu objektu 80m2 potřebujeme 400m trubky 16x2,0. Tomu odpovídá 4-cestný rozdělovač R4.
  5. Pro rozdělovač R4 budeme potřebovat 8ks svěrného šroubení.



Počet vývodů na rozdělovači Potřebný počet svěrného šroubení TRUBKA
9,9x1,1 14x2,0 16x2,0 17x2,0 18x2,0 20x2,0
R2 4 max. 120m max. 160m max. 200m max. 240m max. 300m max. 360m
R3 6 max. 180m max. 240m max. 300m max. 360m max. 450m max. 540m
R4 8 max. 240m max. 320m max. 400m max. 480m max. 600m max. 720m
R5 10 max. 300m max. 400m max. 500m max. 600m max. 750m max. 900m
R6 12 max. 360m max. 480m max. 600m max. 720m max. 900m max. 1080m
R7 14 max. 420m max. 560m max. 700m max. 840m max. 1050m max. 1260m
R8 16 max. 480m max. 640m max. 800m max. 960m max. 1200m max. 1440m
R9 18 max. 540m max. 720m max. 900m max. 1080m max. 1350m max. 1620m
R10 20 max. 600m max. 800m max. 1000m max. 1200m max. 1500m max. 1800m
R11 22 max. 660m max. 880m max. 1100m max. 1320m max. 1650m max. 1980m
R12 24 max. 720m max. 960m max. 1200m max. 1440m max. 1800m max. 2160m

[tab.2]
