Trubka GIACOTHERM® PE-X pro podlahové vytápění 18x2 DIFUSTOP a topné systémy 500m s kyslíkovou bariérou
Trubky GIACOTHERM® R996T jsou určeny pro rozvody vody topných nebo chladicích systémů. Jsou vyrobeny ze síťovaného polyetylénu silanovou metodou (PEX-b) a stupeň zesíťovaní je > 70%. Díky speciálně vyvinuté směsi jsou trubky pružné, dobře se instalují, montáž do systémových desek podlahového vytápění je rychlá a jednoduchá. Všechny trubky GIACOTHERM® jsou na povrchu opatřeny vrstvou EVOH, která zajišťuje ochranu proti pronikání vzdušného kyslíku do rozvodů v souladu s normou ČSN EN ISO15875 a stále platnou normou DIN 4726. Trubky GIACOTHERM® R996T jsou vyrobeny v souladu s ČSN EN ISO15875, která definuje fyzikální a rozměrové charakteristiky, a ověření se provádí podle norem ČSN EN ISO15875 a DIN 16892, které umožňují vyhodnotit odolnost trubky při vzájemném působení tlaku a teploty.
Použití

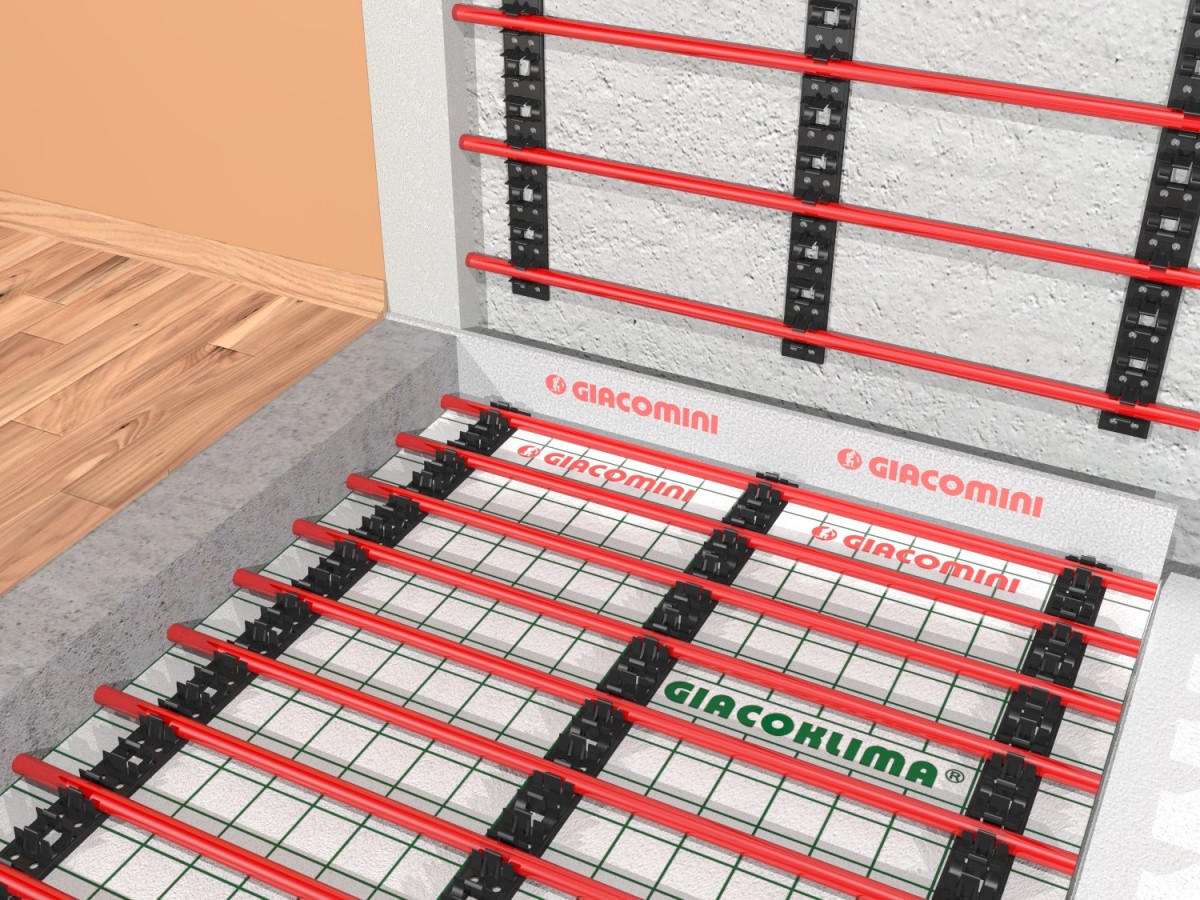

Plastové trubky R996 jsou určeny pro rozvody topení a podlahového vytápění. Vyrábí se v provedeních bez a s kyslíkovou bariérou v průměrech od (14 x 2) do (25 x 2). U tohoto druhu trubky je kyslíková bariéra na jejím povrchu (tenká lesklá vrstva). Trubky jsou červené barvy a nesmí být dlouhodobě vystaveny ultrafialovému záření (slunce, zářivky). Jsou určeny pro rozvody v podlaze nebo ve zdi.
Pravidla instalace
Při zpracování a manipulaci s trubkami GIACOTHERM® R996T je nutné dodržovat jednoduchá pravidla a technologické předpisy.
-
Pro připojení trubek na rozdělovače nebo armatury používáme odpovídající rozměr adaptéru GIACOMINI R179, RP179 nebo RC179.
-
Trubku stříháme nůžkami, aby vzniklý řez byl čistý bez otřepů a kolmý k podélné ose. Vnitřní hranu srazíme odhrotovačem.
-
Minimální poloměr ohybu je pětinásobek jejího průměru.
-
Pokud je na trubce viditelné poškození již v okamžiku montáže, nesmí se tato trubka použít.
-
Po dokončení instalace se musí provést tlaková zkouška, aby se odhalily případné netěsnosti.
-

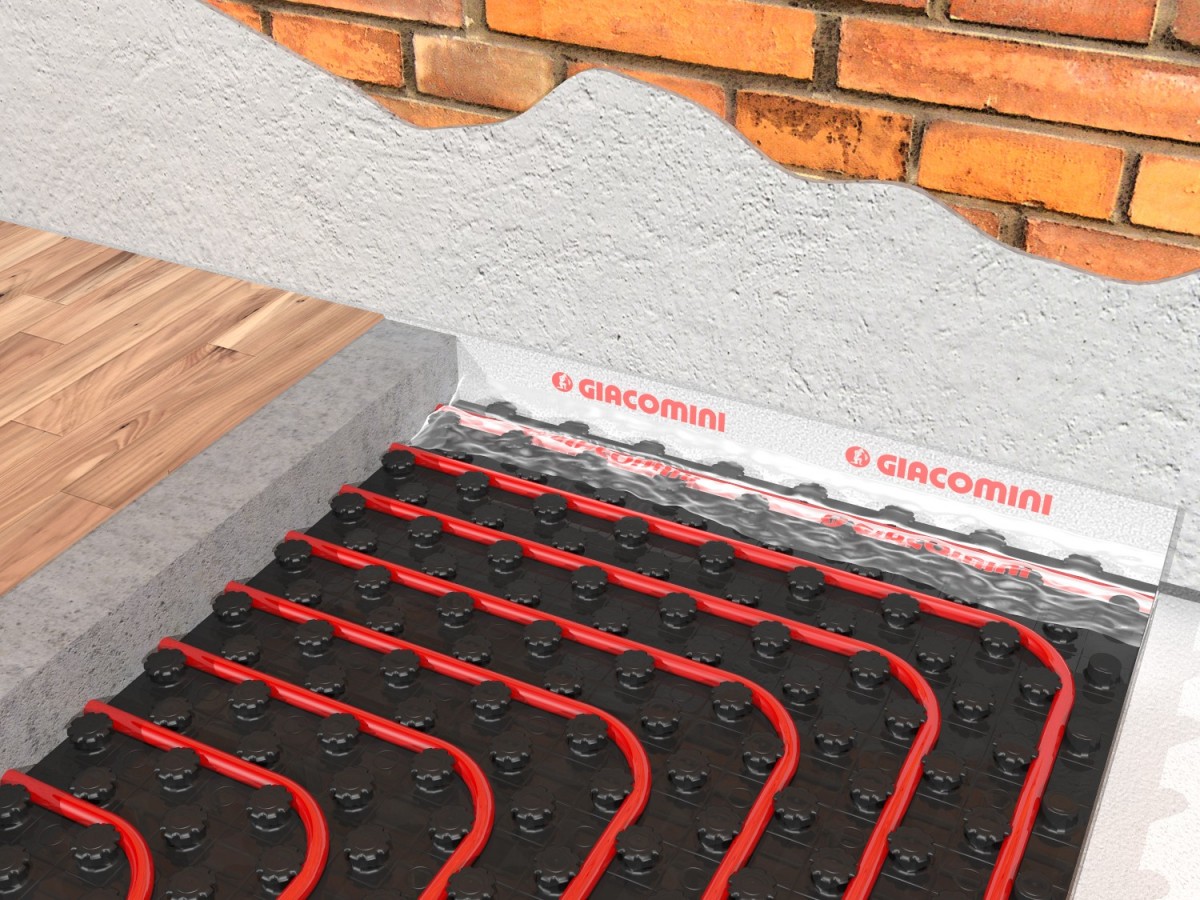

Před položením roznášecí vrstvy podlahového vytápění chraňte trubky položením kartónů nebo desek, aby nedošlo k poškrábání nebo jinému poškození trubek.
-
U podlahového vytápění se v přechodu přes dilatační spáru musí trubka chránit ochrannou trubkou (cca 0,5 m), aby se zamezilo nadměrnému mechanickému namáhání.
-
Nenechávejte rozbalené trubky po dlouhou dobu vystavené působení slunečního záření nebo svitu zářivek (ultrafialové záření).
Spojování
Polybutylenové trubky lze spojovat třemi způsoby:
-
-svěrnými spoji (adaptéry) R179 - rozebíratelný spoj
-
-lisovacími spoji RP - nerozebíratelný spoj, který lze znepřístupnit (např. zabetonovat)
-
-rychlospojkami RC - rozebíratelný spoj
