Domů Regulace podlahového topení Elektrotermický pohon EMOtec 230 V / NC pro rozdělovače podlahového vytápění

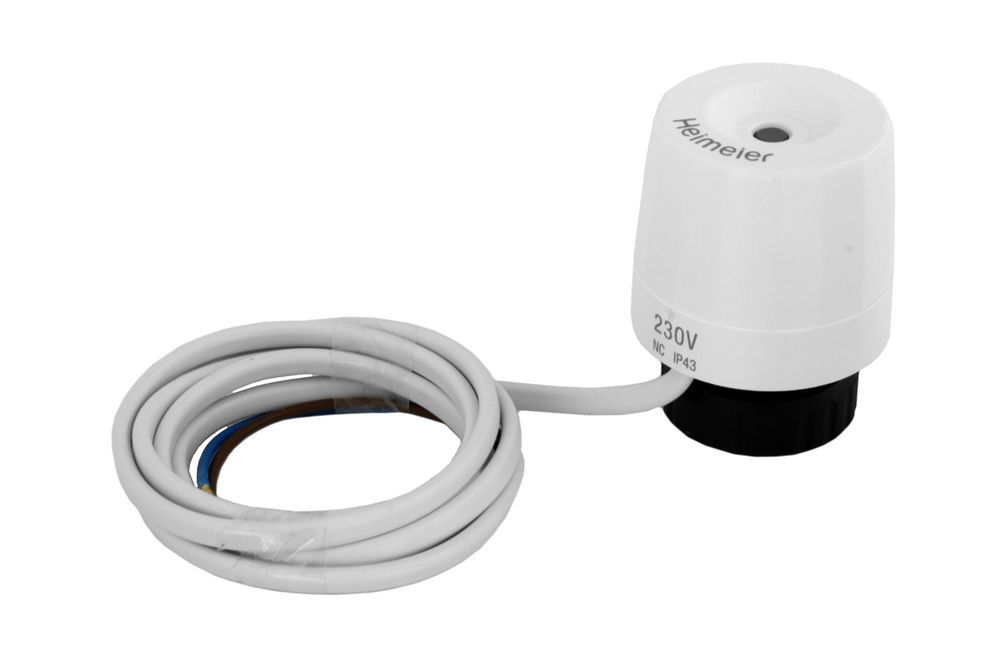

Elektrotermický pohon EMOtec 230 V / NC pro rozdělovače podlahového vytápění

Výrobce HEIMEIER®
Kód produktu 20170540
EAN kód 20170540
Dostupnost Do 3 pracovních dní
5 obrázků v galerii
Cena 1 016,40 Kč
840,00 Kč bez DPH
Počet kusů

Elektrotermický pohon EMOtec 230 V / NC pro rozdělovače podlahového vytápění

  • EMOtec je dvoupolohový termický pohon s indikací polohy (ventil uzavřen / ventil otevřen). Je určen pro připojení k dvoupolohovému regulátoru prostorové teploty, např. k prostorovému termostatu, nebo radiovému systému pro podlahové vytápění Radiocontrol F.
  • Vyrábí se v provedení „normálně uzavřeno“ (NC) nebo „normálně otevřeno“ (NO) pro napětí 230 V (s ochranou proti přepětí 2,5 kV) a 24 V.
  • Vestavěné elektricky vyhřívané čidlo je chráněno proti nadměrnému zdvihu.
  • Uzavírací síla je přizpůsobena radiátorovým a třícestným přepínacím ventilům IMI Heimeier.
  • Vyznačuje se tichým, bezporuchovým a bezobslužným provozem. Elegantní kryt je zhotoven z bílého plastu odolného proti teplotě a nárazu.
  • EMOtec je vhodný k montáži na všechny radiátorové ventily, na všechny třícestné přepínací ventily IMI Heimeier.
  • S použitím adaptérů jej lze montovat i na ventily ostatních výrobců (viz přílušenství).
  • Kompaktní rozměry předurčují EMOtec k montáži na rozdělovače podlahového vytápění, do stísněných prostor, apod.



Použití:

Termický pohon EMOtec je použitelný pro regulaci teploty a/nebo časově závislou dvoupolohovou regulaci, zejména v podlahových otopných systémech. Indikace polohy umožňuje jednoduchou kontrolu funkčnosti např. při montáži  pohonu na rozdělovače topných okruhů. Dle nároků na provozní podmínky, které má splňovat, lze EMOtec používat i v dalších vytápěcích, vzduchotechnických a klimatizačních zařízeních.

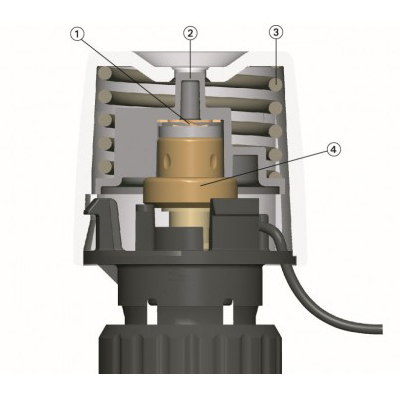

Konstrukce:

1. Topný článek PTC
2. Indikace polohy
3. Pružina
4. Čidlo


Provedení „normálně uzavřeno“ (NC)

Je-li termický pohon pod napětím, elektricky vyhřívané čidlo se zahřívá. Po uplynutí „mrtvé“ doby se EMO T začne plynule otevírat. Při přerušení napětí dojde po uplynutí „mrtvé“ doby k plynulému uzavírání termického pohonu v důsledku ochlazování čidla.


Rádiový regulační systém pro podlahové  vytápění

Radiocontrol F regulační systém se skládá z mikroprocesorem řízené centrální jednotky a prostorových termostatů pro řízení podlahových okruhů dle individuálních požadavků jednotlivých místností v závislosti na nastaveném časovém i teplotním režimu. Komunikace mezi centrální jednotkou a termostaty je rádiová a není zapotřebí propojení pomocí kabelů.



KE STAŽENÍ:



Funkce a výhody regulace podlahového topení Radiocontrol F

  • Regulace podlahového vytápění bez nákladné kabeláže
  • Prostorový snímač s libovolným umístěním
  • Jednoduché uvedení do provozu
  • V provedení s nebo bez digitálních hodin
  • Vysoká ochrana nerušeného přenosu signálu díky rádiové frekvenci 868 Mhz
  • Přesné řízení teploty díky systému regulace PWM
  • Snímatelný kryt pro potřeby programování
  • Podsvícený display
  • 8 výstupních kanálů s LED indikací a dětskou pojistkou


Rádiový regulační systém pro podlahové vytápění

Ukázka použití regulace podlahového topení

  1. Pokojový termostat
  2. Centrální jednotka
  3. Rozdělovač podlahového topení s termickými pohony (např. EMOtec, EMO T)
  4. Zdroj tepla



Použití HEIMEIER Radiocontrol F - regulace pro podlahové topení

Systém Radiocontrol F se používá ve spojení s termopohonem např. EMOtec nebo EMOT, instalovaném na přepínači topného okruhu k regulaci teploty jednotlivých místností u podlahového, stěnového a stropního vytápění, resp. chlazení. Je vhodný zvláště pro dodatečné vybavení stávajících systémů podlahového vytápění. Také u nových zařízení lze s výhodou použít systém, sestávající se z fl exibilně umístitelných prostorových snímačů a centrální jednotky. Pomocí radiového regulačního systému Radiocontrol F lze realizovat regulaci bez nákladné kabeláže a vrtání. K regulaci v závislosti na čase lze v budovách, ve kterých na základě různých provozních dob jednotlivých místností není centrálně řízená regulace celé otopné soustavy možná nebo by byla možná jen částečně, použít: Centrální časové řízení – s dopadem na regulaci individuální teploty v místnosti díky centrální jednotce s digitálním 8-kanálovým týdenním řízením. Individuální časové řízení, které zajišťuje prostorový termostat s časovým programem v každé místnosti Jeden výstupní kanál je možno využít k ovládání čerpadla, druhý pro regulaci teploty. Upozornění: Vyvarujte se stínění radiového signálu kovovými objekty, zrcadly, sklenými tepelně izolačními panely, sádrovými omítkami apod.






Technická data:

  230 V
Provozní napětí:
- Frekvence
230 V AC/DC (+10%/-15%)
0-60 Hz
- Spínací fáze
3 W (VA)
90 W (VA)
Zdvih: NO 2,6 mm / NC 3,5 mm
Nastavovací síla: NO 110 N / NC 90 N
Doba uzavírání/otevírání: ~3 min.
Způsob ochrany:
- instalace ve vodorovné poloze
- instalace ve svislé poloze
EN 60529
IP 43
IP 43
Třída ochrany:
II, EN 60730 pouze při přísl. montáži
Přepěťová ochrana: Varistor
Kryt, barva: ABS/PC (odolný proti nárazu), bílá RAL 9016
Připojovací kabel 1 m*), 2 x 0,50 mm2
Certifikace CE (EMV a NS): EN 55014-1, EN 60730-2-14
Teplota okolního prostředí (za provozu): 0°C - 50°C
Teplota teplonosné látky: max. 100°C
Teplota skladování: -20°C - +70°C
Montáž:
vhodný pro všechny radiátorové ventily a
třícestné přepínací ventily IMI Heimeier
*) jiné délky až do 2 m na přání
Hodnoty maximální tlakové diference, při níž ventily ještě zavírají, naleznete v prospektech „Radiátorové ventily“,
„Třícestný přepínací ventil“ a „Regulační ventily pro podlahové vytápění“.
