Domů Radiocontrol F - 8 kanálová centrální jednotka s týdenními digitálními hodinami - regulace podlahového topení

Radiocontrol F - 8 kanálová centrální jednotka s týdenními digitálními hodinami - regulace podlahového topení

Výrobce HEIMEIER®
Kód produktu 20170539
EAN kód 20170539
Dostupnost Do 3 pracovních dní
6 obrázků v galerii
Cena 16 314,43 Kč
13 483,00 Kč bez DPH
Počet kusů

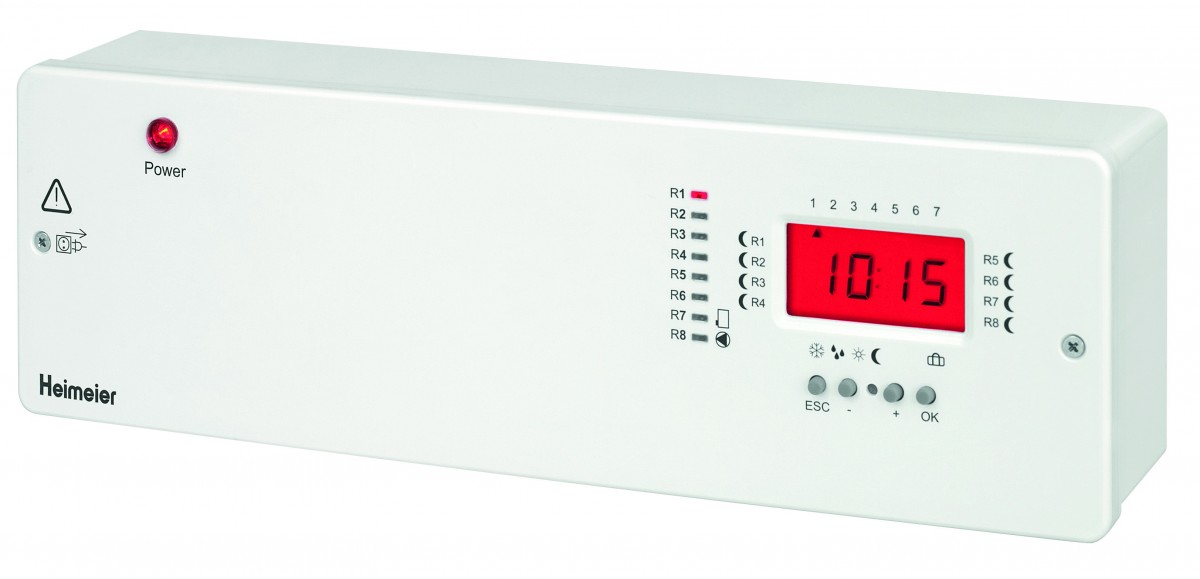

Radiocontrol F - 8 kanálová centrální jednotka s týdenními digitálními hodinami

Rádiový regulační systém pro podlahové vytápění

Radiocontrol F regulační systém se skládá z mikroprocesorem řízené centrální jednotky a prostorových termostatů pro řízení podlahových okruhů dle individuálních požadavků jednotlivých místností v závislosti na nastaveném časovém i teplotním režimu. Komunikace mezi centrální jednotkou a termostaty je rádiová a není zapotřebí propojení pomocí kabelů.

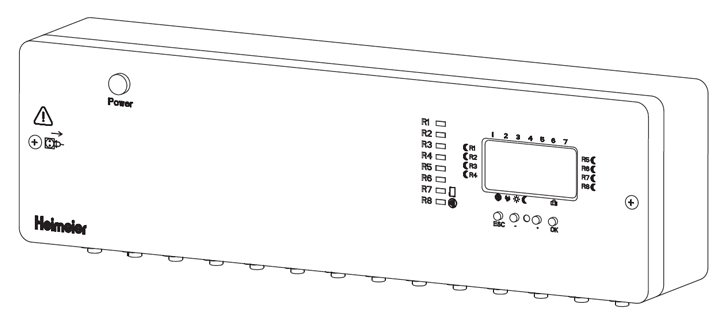

Centrální jednotka

K dispozici jsou následující provedení centrální jednotky:

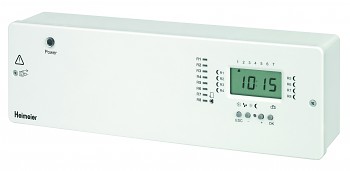

– se 6 výstupy bez týdenních hodin

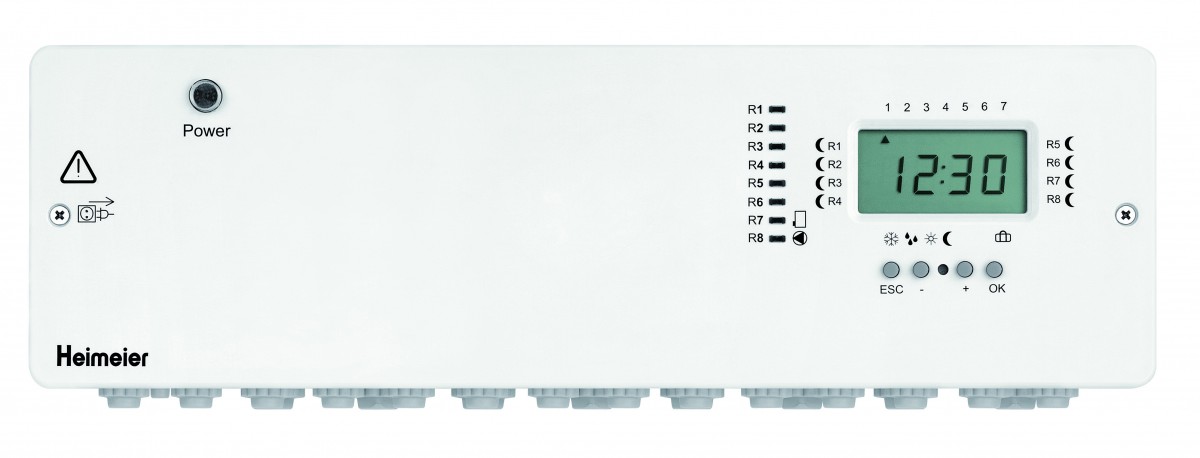

– s 8 výstupy a časovými hodinami.


Kryt se spínacími hodinami může být pro účely programování demontován. Během provozu je displej podsvícený.

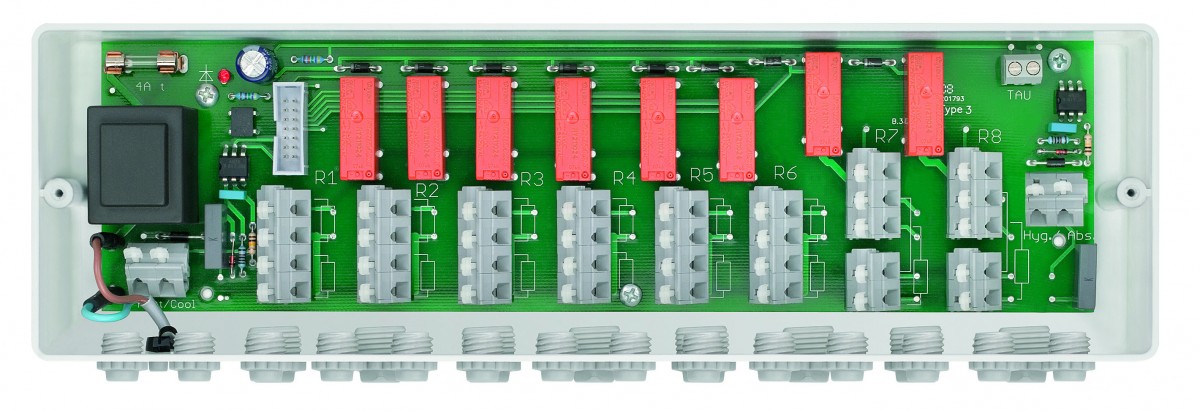

Displej disponuje dětskou pojistkou. Signál z prostorových termostatů je přijímán vestavěnou anténou. Termické pohony se připojují k výstupním kanálům, které jsou ovládány pokojovými termostaty. Jedním termostatem lze ovládat jeden nebo více kanálů. Každý výstup je opatřen LED diodou, která signalizuje provozní stavy.

KE STAŽENÍ:



Funkce a výhody regulace podlahového topení Radiocontrol F

  • Regulace podlahového vytápění bez nákladné kabeláže
  • Prostorový snímač s libovolným umístěním
  • Jednoduché uvedení do provozu
  • V provedení s nebo bez digitálních hodin
  • Vysoká ochrana nerušeného přenosu signálu díky rádiové frekvenci 868 Mhz
  • Přesné řízení teploty díky systému regulace PWM
  • Snímatelný kryt pro potřeby programování
  • Podsvícený display
  • 8 výstupních kanálů s LED indikací a dětskou pojistkou

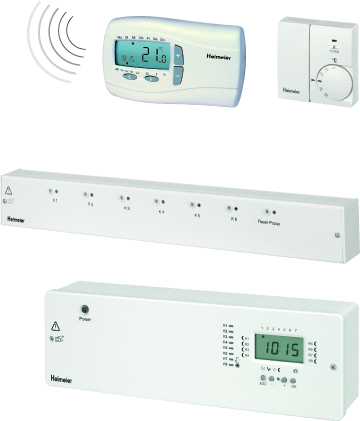

Rádiový regulační systém pro podlahové vytápění

Ukázka použití regulace podlahového topení

  1. Pokojový termostat
  2. Centrální jednotka
  3. Rozdělovač podlahového topení s termickými pohony (např. EMOtec, EMO T)
  4. Zdroj tepla



Použití HEIMEIER Radiocontrol F - regulace pro podlahové topení

Systém Radiocontrol F se používá ve spojení s termopohonem např. EMOtec nebo EMOT, instalovaném na přepínači topného okruhu k regulaci teploty jednotlivých místností u podlahového, stěnového a stropního vytápění, resp. chlazení. Je vhodný zvláště pro dodatečné vybavení stávajících systémů podlahového vytápění. Také u nových zařízení lze s výhodou použít systém, sestávající se z fl exibilně umístitelných prostorových snímačů a centrální jednotky. Pomocí radiového regulačního systému Radiocontrol F lze realizovat regulaci bez nákladné kabeláže a vrtání. K regulaci v závislosti na čase lze v budovách, ve kterých na základě různých provozních dob jednotlivých místností není centrálně řízená regulace celé otopné soustavy možná nebo by byla možná jen částečně, použít: Centrální časové řízení – s dopadem na regulaci individuální teploty v místnosti díky centrální jednotce s digitálním 8-kanálovým týdenním řízením. Individuální časové řízení, které zajišťuje prostorový termostat s časovým programem v každé místnosti Jeden výstupní kanál je možno využít k ovládání čerpadla, druhý pro regulaci teploty. Upozornění: Vyvarujte se stínění radiového signálu kovovými objekty, zrcadly, sklenými tepelně izolačními panely, sádrovými omítkami apod.

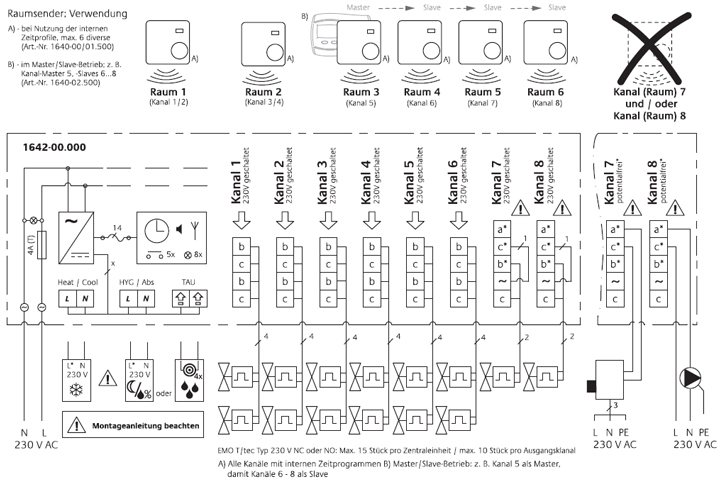

SCHÉMA ZAPOJENÍ - Radiocontrol F s 8-kanálovou centrální jednotkou a spínacími hodinami

Bezdrátová regulace podlahového topení

Radiocontrol F / Centrální jednotka, 8 kanálová se spínacími hodinami a pohony EMO T / EMOtec typ 230 V NC nebo NO; alternativně kanál 7 pro spínání kotle a / nebo kanál 8 pro spínání čerpadla



Technická data:

Centrální jednotka 8-kanálová, spínacími hodinami
Provozní napětí / frekvence: 230 V AC (+10% / -15%), 50/60 Hz
- příkon / pojistka 4 VA / integrovaná, 4A
- přípojný kabel / délka
S plochou zástrčkou (EURO) kabel 2 x 0.75 mm2, min 75 cm
Přijímací frekvence / Anténa:
868.95 MHz, kódována pro spárovaný pokojový termostat / vnitřní
- Uchování nastavení; chování při poruše
Neomezeně při výpadku napětí; při poruše výstupního kanálu LED signál a akustický signál
Počet / Funkce - tlačítek: 5 / Uvedení do provozu, Test; Speciální funkce
Počet / Funkce – LED diod:
9 / Stav výstup. kanálu, Test; Speciální funkce; Síť
Počet výstupních kanálů: max 8 kanálů (= Pokojových termostatů)
- s ovládáním spínání čerpadla Max 7 (kanál 1 až 7; kanál 8 pro čerpadlo)
- a s ovládáním zdroje (kotle)
Max 6 (K.1 - 6; K.7=ovládání zdroje; K.8=čerpadlo)
- 1 pokojový termostat pro vice kanálů
Ano (=více ovládaných okruhů jedním termostatem)
Relé - výstupní kanál:
Kanál 1-6: spínací kontakt, kanál 7-8: Přepínací kontakt
- Spínací napětí, proud (Σ - proudu) max 230 V AC, max 4(2) A (Σ I
Indikace Σ I (celkové přípustné zatížení): Chráněno vnitřní pojistkou
- Počet pohonů typu EMO T/tec Celkem 15; max 10 na 1 kanál
- Kanál vytápění, zatížení
Přepínací kontakt, bezpotenciální; max 250 V AC / 4(2) A
- Kanál čerpadla, zatížení
Přepínací kontakt, bezpotenciální; max 250 V AC / 4(2) A
Indikace připojení čerpadla / vytápění: ext. 230 V pro vytápění / čerpadlo
Časovač (funkce v režimu vytápění): 8-kanálové spínací hodiny
- Časové režimy, nastaveno, možnost změny 6, z výroby; všech 6 možno modifi kovat
- Časový krok / přesnost 10 min. / +/-2 s za den
- Vnitřní (softwarový) čas / zálohový zdroj automaticky / přibližně 4 roky (vnitřní baterie)
- Nastavování, vypnutí / display
Po sejmutí horního krytu (intergrovaná baterie) / podsvícení
Speciální funkce:
Aktivace na základě koncových prvků, kanálů nebo časového řízení
- Typ pohonu EMO T/tec
Možno použít pohony vždy jen jednoho typu NO nebo NC
- EMO T/tec: typ 24V, nutno použít transformátor
- přestavění do režimu chlazení Nastavitelné – přívod napětí na svorky (230 V)
Možnosti volby v režimu chlazení: Několik možností dle požadavku
- Sledování rosného bodu Externí čidlo orosení, nebo hygrostat
- Nadřazený útlumový program ext 230 V, např. ovládání přes telefon, časovač
- Funkce prázdniny Útlumová teplota pro max. 200 dnů
- Ochrana ventilu, čerpadla
Tovární nastavení = vypnuto; při zapnutí denně v 10:00 hod.
Druh krytí / max. vlhkost vzduchu:
IP40 podle in EN 60529, II (Q-Z) podle EN 60730 / max 95 %, bez kondenzace
CE-certifi kace (NS and EMV): CE podle in DIN EN 60730-1
Provozní / skladovací teplota:
0 °C až +50 °C provozní, -20 °C až +60 °C skladovací
Těleso, barva, hmotnost: ABS, bílá dle RAL9016 / 850 g
Rozměry (š x v x h [mm]): 310 mm x 90 mm x 65 mm
Upevnění, montáž: Upevnění na montážní lištu k rozdělovači podlahového vytápění, na stěnu; libovolná pozice
