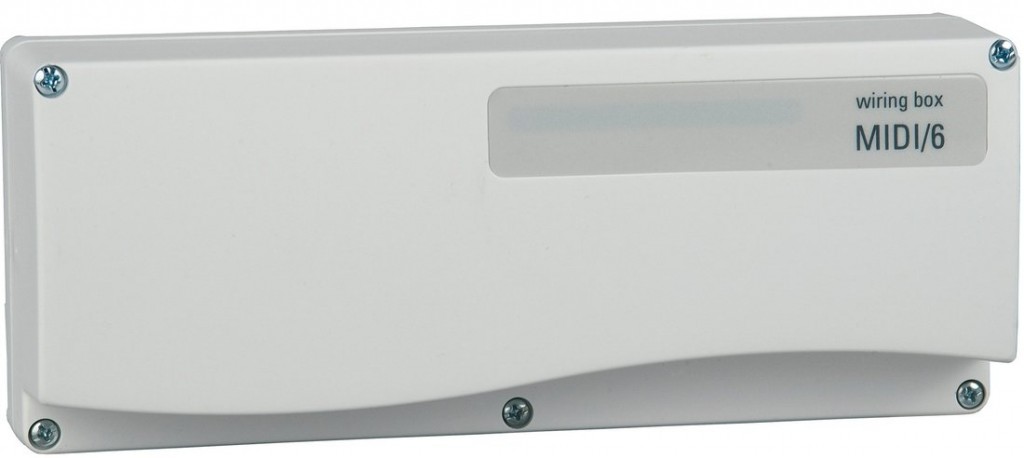

Regulátor 4 zóny IVAR.ALC 230V - Rozvodnice

FUNKCE:

Rozvodnice AL zprostředkovávají drátovou komunikaci mezi pokojovými termostaty a elektrotermickými hlavicemi příslušných okruhů, případně zdrojem tepla, nebo oběhovým čerpadlem.

KE STAŽENÍ:

 Produktový list  - Regulátor 4 zóny IVAR.ALC 230V - Rozvodnice

 Návod - Regulátor 4 zóny IVAR.ALC 230V - Rozvodnice

 Technický list - Regulátor 4 zóny IVAR.ALC 230V - Rozvodnice

POPIS:

Jedná se o rozvodnici sloužící pro komunikaci až se čtyřmi prostorovými termostaty a relevantním počtem elektrotermických hlavic řídících podlahové teplovodní topení. Výstupy pro ovládání oběhového čerpadla a výstup pro řízení zdroje vytápění, napětí 230 V nebo 24 V.

SCHÉMA ZAPOJENÍ

PODLAHOVÉ TOPENÍ - REGULACE Prostorový termostat, servopohony a volitelně spínací hodiny se připojí k rozvaděči (sběrnici) pro regulaci. Rozvaděč pro regulaci umožňuje bezpečné a přehledné napojení systému do skříně rozdělovače topných okruhů. Na rozvaděč pro regulaci lze připojit většinou až 6 prostorových termostatů a maximálně 12 servopohonů. Podle potřeby lze pro centrální řízení časů a sníženého provozu použít externí spínací hodiny. K termostatům je možné připojit také dálkové čidlo. KOMPONENTY REGULACE PODLAHOVÉHO TOPENÍ 1 - Prostorový termostat 2 - Rovaděč pro regulaci 3 - Servopohony 4 - Spínací hodiny 5 - Dálkové čidlo

Hledáte:

regulace podlahového topení (IVAR)

regulace teplovodního podlahového topení (IVAR)

regulace podlahového topení (IVAR)

bezdrátová regulace podlahového topení (IVAR)

regulátor podlahového topení (IVAR)

regulace podlahového topení a radiátorů (IVAR)

Technické parametry:

• napájecí napětí ALC ... U: univerzální, 230V~ nebo 24V~ ALC ... M: 230V~, sekundární napětí 24V
• počet řízených zón: 4
• vyhovuje normám: EEC 89/336, 73/23 e 93/68 CE
• lze propojit s termostatem TCP CD1 BI a/nebo TAE S13 MC(-C)
