Domů IVAR Rozdělovače Rozdělovač IVAR.CS 553 DRS 1" x EK - 11.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 1" x EK - 11.cestný - mosaz

Výrobce IVAR®
Kód produktu 553779BS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
Cena za ks 11 977,75 Kč
9 898,97 Kč bez DPH
Počet ks

Rozdělovač IVAR.CS 553 DRS 1" x EK / 11.cestný / mosaz / DN 25

Rozdělovač s průměrem těla 1" / DN 25

Sestava je určena pro univerzální instalaci systému podlahového topení. Využívá otopnou vodu s předem definovanou teplotou, která je do rozdělvoače přiváděna např. od třícestného (čtyřcestného) směšovacího ventilu, popřípadě jiného zařízení, které zohledňuje požadavky na přípravu otopné vody pro použití v systému podlahového topení.

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.
  • PN 10, T = +120 °C
  • sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
  • materiál mosaz OT 58

Charakteristika použití:

  • Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
  • U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
  • Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
  • Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
  • Svým kompaktním provedením se snadno instaluje a seřizuje.
  • Cenově zvýhodněný set.
  • Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

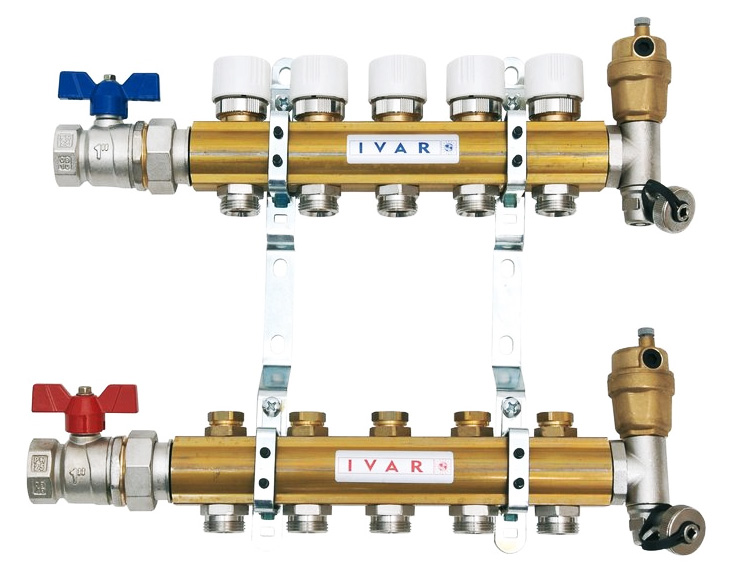

Mosazné tělo rozdělovače IVAR 553 DRS - 1" x EK

Systémové komponenty

  • tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
  • tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
  • držák rozdělovače
  • 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1


Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Popis prvků a jednotlivých okruhů rozdělovače pro podlahové topení





VÍTE ŽE:

Lidský organismus pociťuje nejpříjemnější pocit, pokud může alespoň 45% svého sdílení tepla regulovat prostřednictvím vyzařování tepla

A proč to tak je?

Lidská látková výměna je exotermním procesem, při němž vzniká tělesné teplo. Různé části lidského těla mají různě vysoký převod tepla a vyžadují odpovídající temperované zóny. Když je například oblast hlavy s větším převodem tepla teplejší než oblast nohou s menším převodem tepla, bude omezena naše schopnost předávat teplo a klima se bude jevit jako nepříjemné. Proto je podlahové topení  pro lidské tělo a organismus ideálním systémem vytápění.

Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovač / sběrač 1"
  • připojovací rozměr kulových kohoutů 1"
  • počet výstupů rozdělovače / sběrače 11, osová vzdálenost R/S 200 mm
  • připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
  • volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
  • volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm

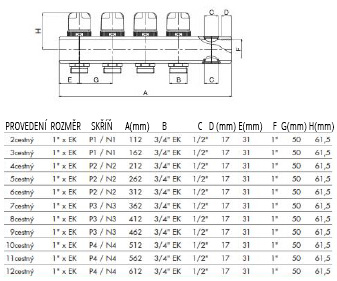

Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest



Rozdělovač IVAR.CS 553 DRS 1" x EK - 10.cestný - mosaz předchozí produkt Rozdělovač IVAR.CS 553 DRS 1" x EK - 11.cestný - mosaz  další produkt Rozdělovač IVAR.CS 553 DRS 1" x EK - 12.cestný - mosaz
