Domů IVAR Rozdělovače Rozdělovač IVAR.CS 553 DRS 1" x EK - 2.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 1" x EK - 2.cestný - mosaz

Výrobce IVAR®
Kód produktu 553770BS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
Cena za ks 4 551,85 Kč
3 761,86 Kč bez DPH
Počet ks

Rozdělovač IVAR.CS 553 DRS 1" x EK / 2.cestný / mosaz / DN 25

Rozdělovač s průměrem těla 1" / DN 25

Sestava je určena pro univerzální instalaci systému podlahového topení. Využívá otopnou vodu s předem definovanou teplotou, která je do rozdělvoače přiváděna např. od třícestného (čtyřcestného) směšovacího ventilu, popřípadě jiného zařízení, které zohledňuje požadavky na přípravu otopné vody pro použití v systému podlahového topení.

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.
  • PN 10, T = +120 °C
  • sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
  • materiál mosaz OT 58

Charakteristika použití:

  • Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
  • U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
  • Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
  • Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
  • Svým kompaktním provedením se snadno instaluje a seřizuje.
  • Cenově zvýhodněný set.
  • Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

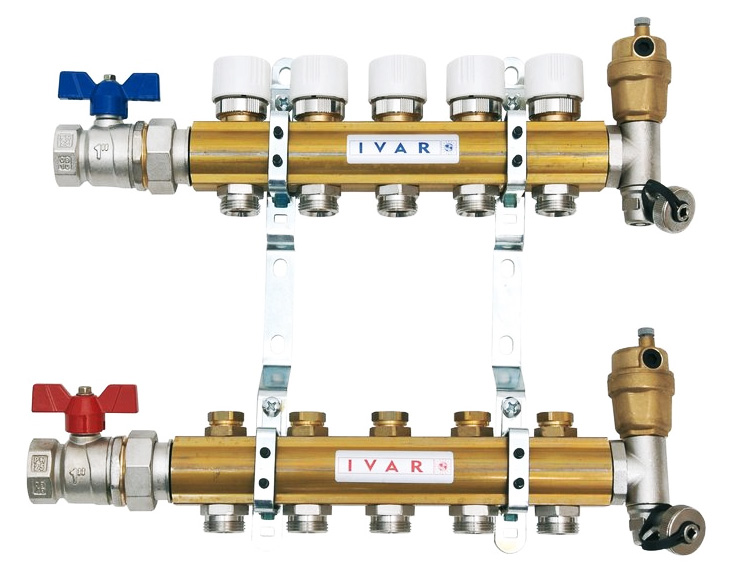

Mosazné tělo rozdělovače IVAR 553 DRS - 1" x EK

Systémové komponenty

  • tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
  • tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
  • držák rozdělovače
  • 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1


Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Popis prvků a jednotlivých okruhů rozdělovače pro podlahové topení





Podlahové topení a samoregulační efekt

U podlahového teplovodního vytápění se pozitivně projevuje efekt samoregulace. Předávání tepla z podlahového topení se uskutečňuje jen v případě, vzniká-li teplotní rozdíl mezi vzduchem v obytné místnosti a topnou podlahou. To znamená, že když teplota vzduchu v místnosti přídavnými zdroji tepla, jako je sluneční záření nebo tělesná teplota přítomných osob stoupne o 1 °C a tím se sníží teplotní rozdíl mezi vzduchem v místnosti a povrchovou teplotou topné podlahy, sníží se také předávání tepla z podlahy o 25 %.







Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovač / sběrač 1"
  • připojovací rozměr kulových kohoutů 1"
  • počet výstupů rozdělovače / sběrače 2, osová vzdálenost R/S 200 mm
  • připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
  • volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
  • volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm



Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest
