Domů Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 4.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 4.cestný - mosaz

Výrobce IVAR®
Kód produktu 400404BS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
4 obrázky v galerii
Cena za ks 8 882,90 Kč
7 341,24 Kč bez DPH
Počet ks

Rozdělovač IVAR.CS 553 DRS 5/4" x EK / 4.cestný / mosaz / DN 32

Sestava je určena pro univerzální instalaci systému podlahového topení. Využívá otopnou vodu s předem definovanou teplotou, která je do rozdělvoače přiváděna např. od třícestného (čtyřcestného) směšovacího ventilu, popřípadě jiného zařízení, které zohledňuje požadavky na přípravu otopné vody pro použití v systému podlahového topení.

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.
  • PN 10, T = +120 °C
  • sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
  • materiál mosaz OT 58

Charakteristika použití:

  • Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
  • U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
  • Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
  • Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
  • Svým kompaktním provedením se snadno instaluje a seřizuje.
  • Cenově zvýhodněný set.
  • Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

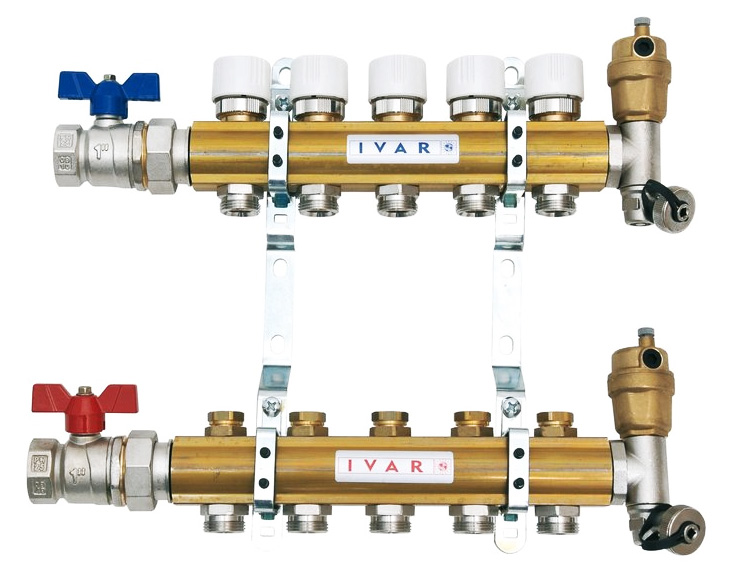

Mosazné tělo rozdělovače IVAR 553 DRS - 5/4" x EK

Systémové komponenty

  • tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
  • tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
  • držák rozdělovače
  • 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1


Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

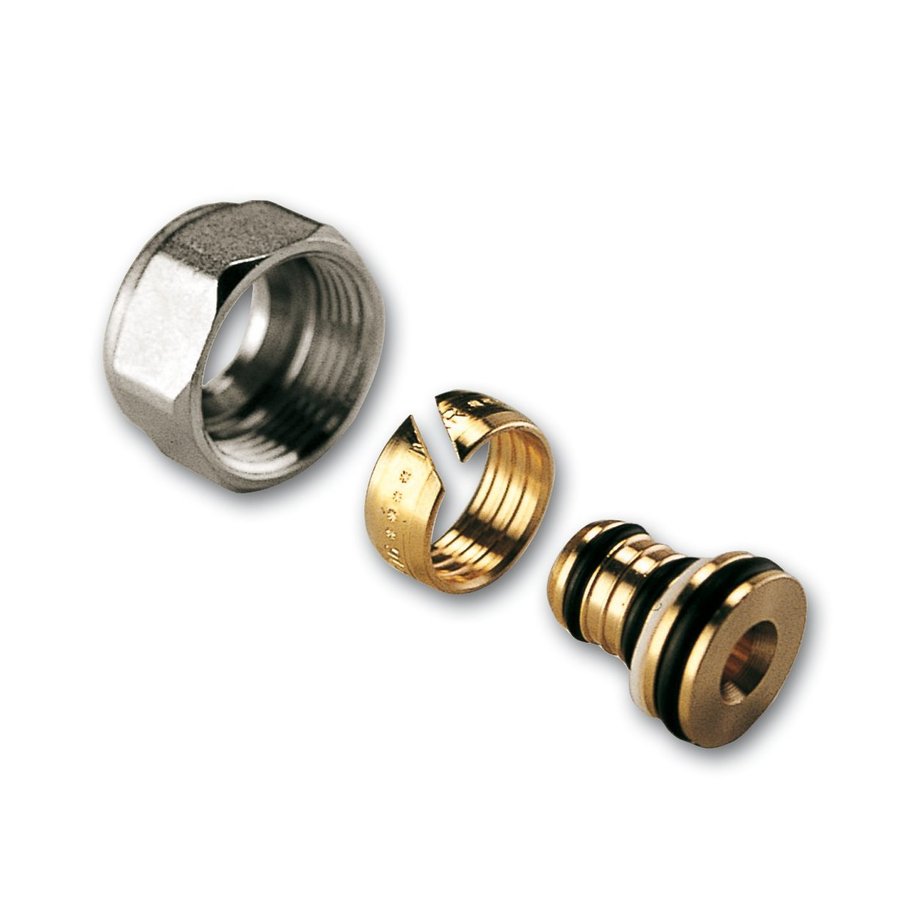

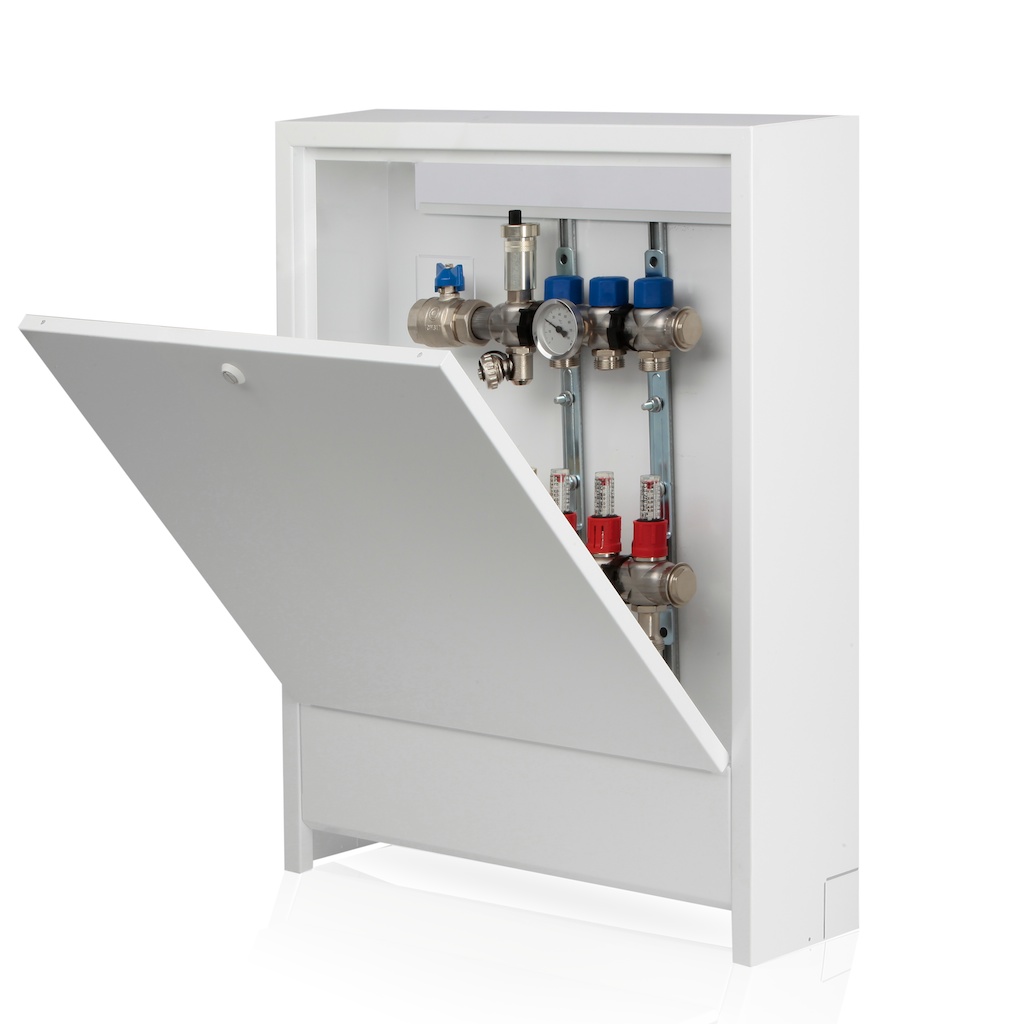

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Významné úspory nákladů a energetická efektivita



Energetická efektivita a s tím spojené úspory nákladů vždy vychází z precizní volby jednotlivých komponentů: vhodná a dostatečně efektivní tepelná izolace (polystyren), správné nadimenzování a výběr zdroje (tepelné čerpadlo, kondenzační kotel, elektro kotel), volba vhodných regulačních prvků (rozdělovače, termostatu, regulace) a typ instalovaného systému vytápění, to vše významně ovlivňuje úroveň spotřeby energií a to kolik každý měsíc zaplatíte.

Větší teplosměnné plochy využité pro předávání tepla sáláním u podlahového topení znamenají, že lze efektivněji dosáhnout příjemnějšího pokojového klimatu při teplotách o 1-2 stupně nižší než u radiátorového topení použitého pro dosažení pocitově stejného účinku. Energetická efektivita v tomto faktoru je vyjádřena úsporou: snížení pokojové teploty o 1 °C zabezpečí úsporu energie o cca 6%. Nové nízkoenergetické rodinné domy jsou nyní vybaveny také vysoce efektivní izolační konstrukcí, kterou podlahové topení využívá pro vytváření špičkového klimatu při teplotě topné vody 28-42°C.

Podstatným snížením provozních teplot docílených instalací efektivního podlahového topení umožňuje využití nejmodernějších nízkoteplotních kondenzačních kotlů, tepelných čerpadel, solárních i fotovoltaických energií.





Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovač / sběrač 5/4"
  • připojovací rozměr kulových kohoutů 5/4"
  • počet výstupů rozdělovače / sběrače 4, osová vzdálenost R/S 200 mm
  • připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
  • volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
  • volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm

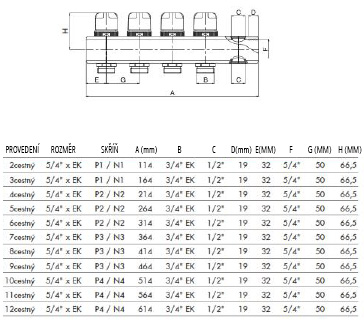

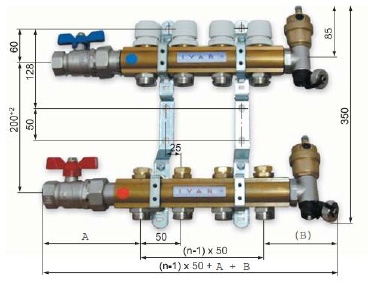

Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest
