Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 7.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 5/4" x EK / 7.cestný / mosaz / DN 32

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.

• PN 10, T = +120 °C
• sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
• materiál mosaz OT 58

Charakteristika použití:

• Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
• U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
• Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
• Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
• Svým kompaktním provedením se snadno instaluje a seřizuje.
• Cenově zvýhodněný set.
• Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

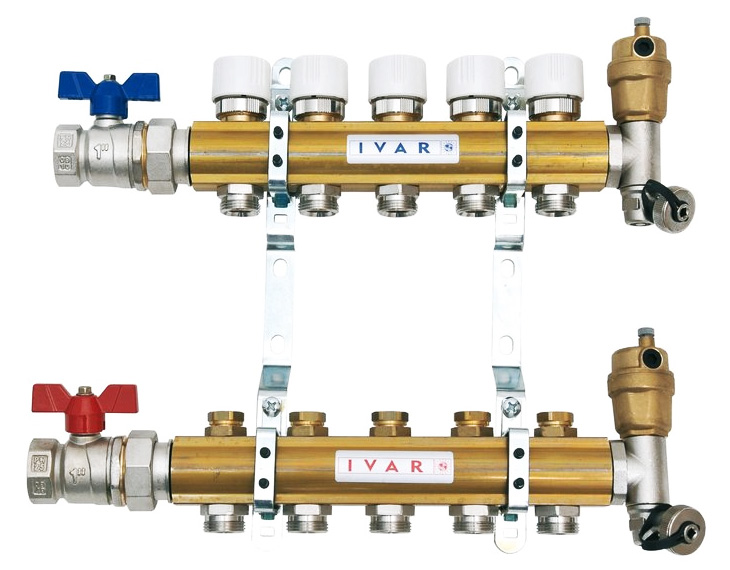

Mosazné tělo rozdělovače IVAR 553 DRS - 5/4" x EK

Systémové komponenty

• tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
• tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
• držák rozdělovače
• 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1

Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení	Skříně pro rozdělovač podlahového topení

Předmontované komponenty pro mosazné rozdělovače

Teplovodní podlahové topení

• Hlavní výhody systémů podlahového topení jsou následující:
• velké úspory nákladů na běžný provoz
• nákladově velmi úsporná a rychlá instalace
• podlahové topení je kompatibilní se  všemi dostupnými zdroji tepla
• udržuje podlahu příjemně teplou a temperovanou
• teplo je šířeno sáláním což zvyšuje pohodlí
• rovnoměrná teplota ve vytápěných místnostech
• nedochází k šíření prachu – je zabezpečen vyšší hygienický komfort pro alergiky a lidi s respiračními problémy
• podlahové teplovodní topení je nejvhodnějším systémem topení pro novostavby, ale také pro rekonstrukce a modernizace stávajících budov
• kombinace s radiátory je bez problémů možná díky moderním regulačním prvkům
• minimální náklady na údržbu či servis
• bez projevu průvanu
• nízké investiční náklady
• je vyloučeno riziko úrazů a popálenin o radiátory
• podlahové topení lze použít také jako chladící systém
• potrubí Top Heating RED s vyznačuje 100% těsností vůči jakékoli difúzi, je perfektně ohebné, dostatečně pevné, tvarově stabilní, bez paměťového efektu, lze  velmi snadno ohýbat rukou,  100% odolné vůči korozi, nevyžadují jakoukoli údržbu ani opravy a pokládka potrubí je mimořádně rychlá
• volné uspořádání místností a perfektní přizpůsobení jakémukoli typu architektury
• podlahové topení je odolné vůči vandalství ať již nezvaných návštěvníků, tak vykazuje vysokou odolnost vůči poškození ze strany dětí

Základní technické a provozní parametry:

• použitelnost tlak 10 bar
• použitelnost teplota +120 °C
• materiál rozdělovače mosaz OT 58
• rozměr rozdělovač / sběrač 5/4"
• připojovací rozměr kulových kohoutů 5/4"
• počet výstupů rozdělovače / sběrače 7, osová vzdálenost R/S 200 mm
• připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
• připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
• volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
• volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm

Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest
