Domů DUAL - Sestava rozdělovače IVAR CI 557 KS 2. okruhy

DUAL - Sestava rozdělovače IVAR CI 557 KS 2. okruhy

Výrobce IVAR®
Kód produktu 557670KS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
6 obrázků v galerii
Cena 11 268,97 Kč
9 313,20 Kč bez DPH
Počet kusů
Cena před slevou 13 257,61 Kč
10 956,70 Kč bez DPH

DUAL - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPĚNÍ S RADIÁTOROVÝM - IVAR.CI 557 KS - 2 OKRUHY

Rozdělovač s průměrem těla 1" / DN 25 s průtokoměrem - 2.cestný

Mísící sestava umožňujekombinovat nízkoteplotní podlahové topení a klasické vytápění otopnými tělesy bez dalších regulačních a směšovacích komponentů. Snadná a rychlá montáž plně osazené mísící sestavy pro 2 - 10 topných smyček s konstatní teplotou otopné vody. Univerzálnost použití pro různé typy a průměry topného potrubí pomocí svěrného šroubení typu EUROKONUS.

Možnost kompaktního propojení s rozdělovačem systému přímého napojování jednotlivých radiátorů, to umožňuje z jednoho instalačního místa provozovat dva teplotně rozdílné otopné systémy - radiátorový a podlahový.
  • PN 10, T = +120 °C
  • včetně konzoly, odvzdušňovacího a vypouštěcího ventilu, čerpadla, průtokoměru a pojistného termostatu, termostatické ho ventilu, regulačního šroubení, termostatické hlavice IVAR.T 5011 a elektroinstalace, připojovací závit 3/4“
  • materiál mosaz OT 58
Poznámka:

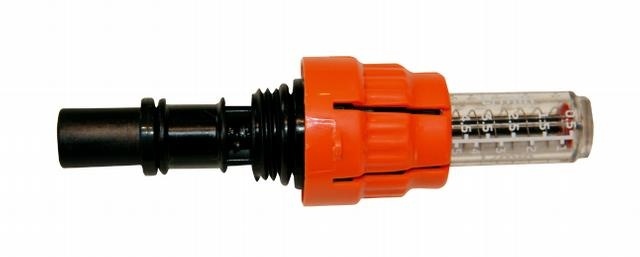

  • průtokoměr je integrován do regulačního šroubení na vstupní vodě
  • prodejce nenese zodpovědnost za funkční závady způsobené nečistotami v systému
  • spínání čerpadla není součástí rozdělovače, lze ho řešit nadřazenou regulací nebo termostatem pro oběhová čerpadla IVAR.AC 614, IVAR.AC 614 E a IVAR.AC 614 ED

Pozor:
• není určeno pro použití s kondenzačním kotlem nebo tepelným čerpadlem

Charakteristika použití:

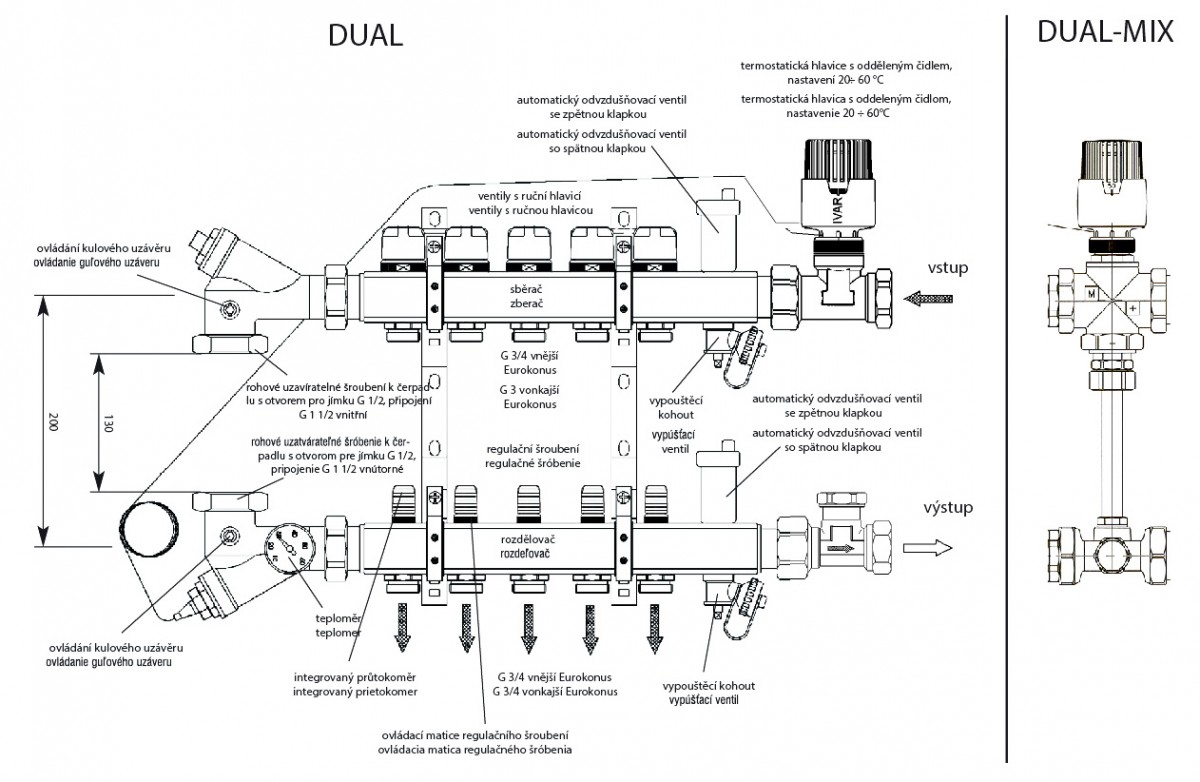

Sestava pracuje na principu přimíchávací regulace a je určena pro sálavé vytápění, které je diménzováno na konstatní teplotu vody. Nastavení teploty vstupní vody (dle projektu) se provádí na termostatické hlavici s odděleným čidlem a regulovatelným rozsahem teploty 20 - 60°C. Stupeň otevření ventilu termostatu u sestavy DUAL - MIX je to třícestný termostatický ventil, u sestavy DUAL je to termostatický ventil přímý, je průběžně nastavován dle teploty naměřené odděleným (ponorným) čidlem termostatické hlavice za sběračem vratného potrubí v jímce dolního šroubení čerpadla (viz. schéma činnosti). Při otevřeném ventilu vstupuje topná voda do sběrače (horní díl sestavy) a mísí se s vratnou vodou smyček podlahového topení.

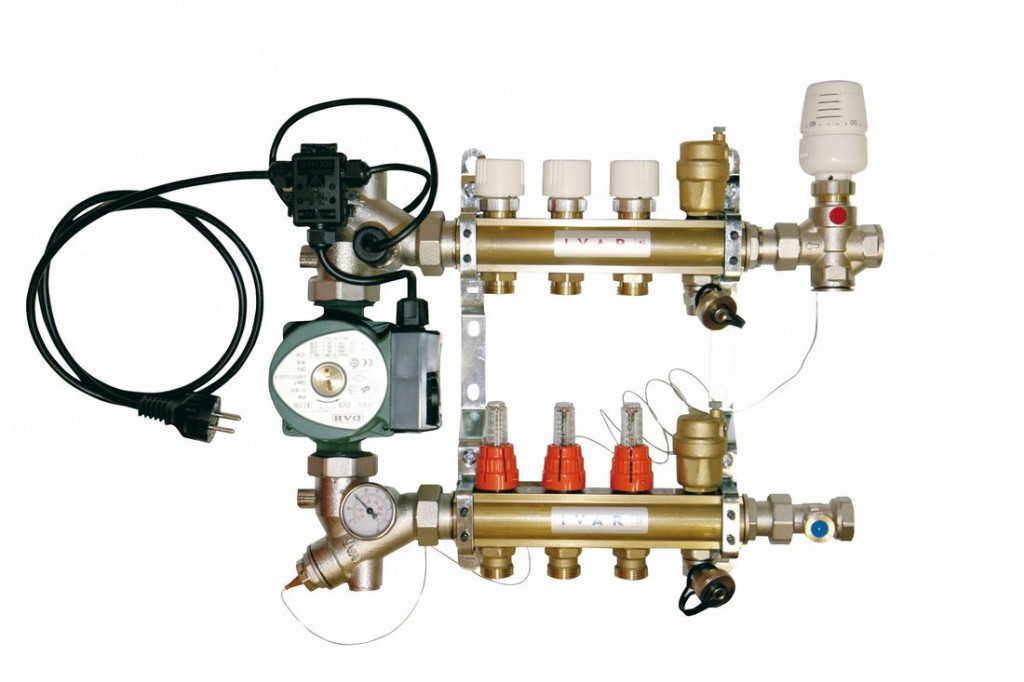

DUAL - sestava pro kombinaci vytápění - 1" x EK - 2.cestný - mosaz - bez skříně

Systémové komponenty

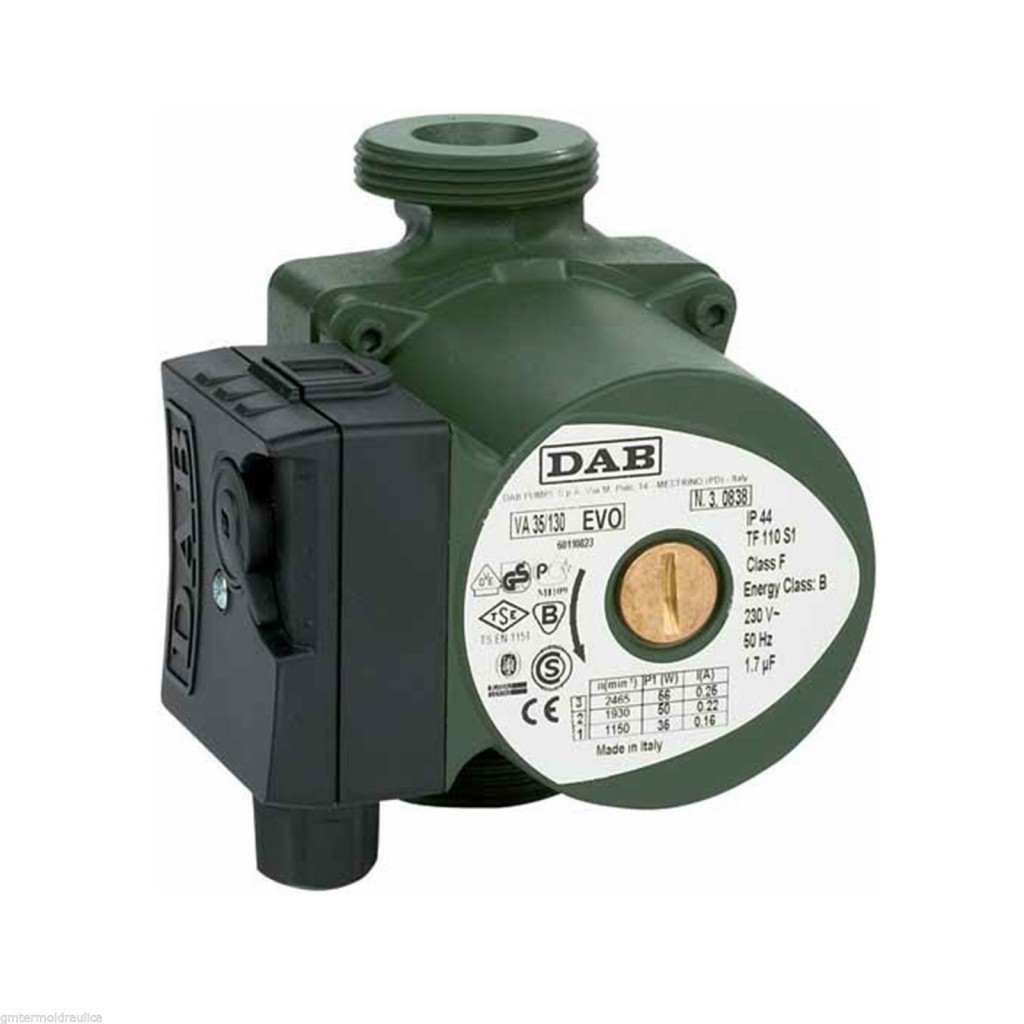

  • oběhové čerpadlo DAB - požadovaného výkonu, včetně speciálního rohového šroubení
  • termostatická hlavice s rozsahem nastavení teploty od 20 - 60°C a odděleným ponorným čidlem s kapilárou
  • tělo rozdělovače (spodní díl) osazené regulaním šroubením s i ntegrovanými průtokoměry pro každou topnou smyčku s možností nastavení šestnácti regulačních pozic, v rozsahu 0,07 až 1,00 Kv
  • tělo sběrače (horní díl) s uzavíracími ventily a možností dodatečné instalace elektrotermických hlavic
  • automatické odvzdušňovací ventily na rozdělovači a sběrači
  • kulové kohouty pro připojení na topný systém
  • elektrorozvodná krabice
  • vypouštěcí ventily na rozdělovači a sběrači
  • omezovací (havarijní) termostat
  • 1 ks 1" třícestný termostatický ventil s přepouštěcím  šroubením a propojovací trubkou (u DUALU 1 ks termostatický ventil přímý 3/4" a 1ks radiátorové regulační šroubení přímé 3/4")

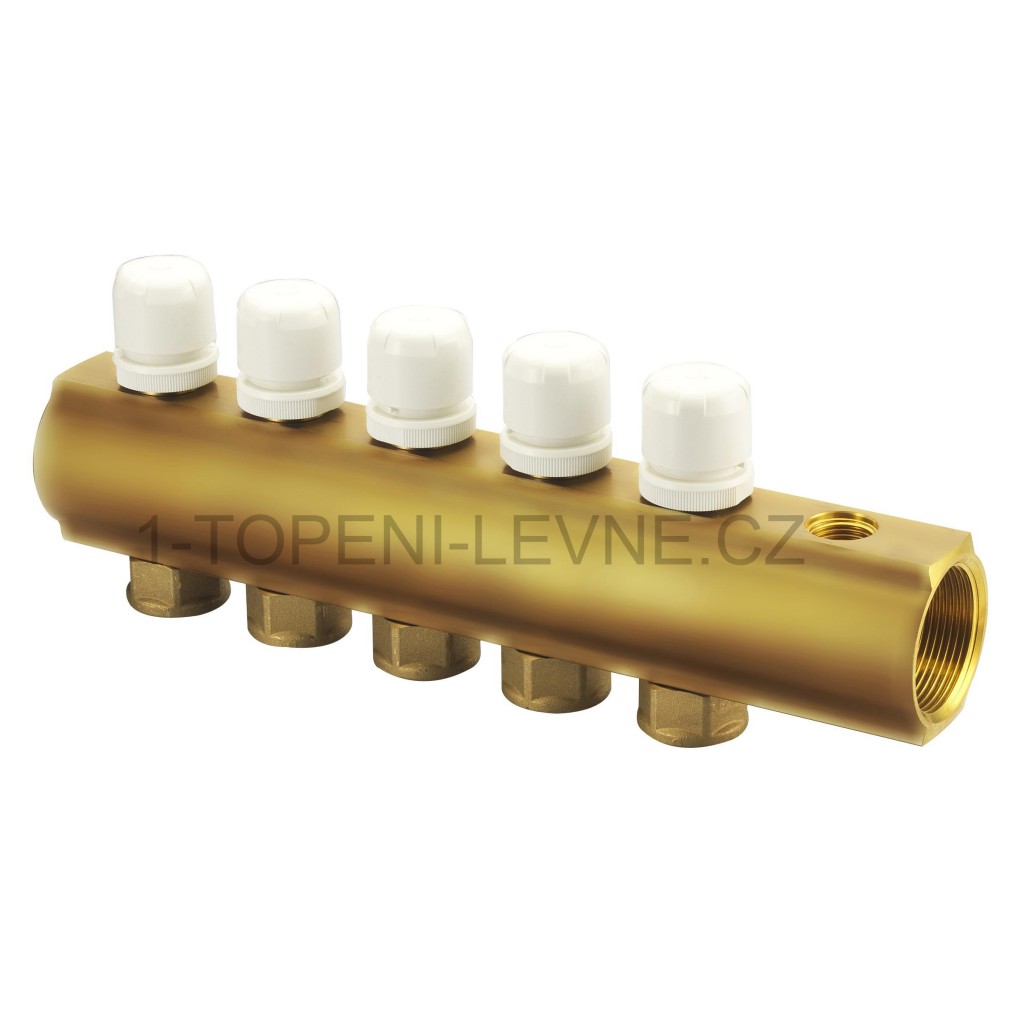

Mosazné tělo rozdělovače IVAR 557 KS - 1" x EK




Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Podlahového topení vládce dnešních novostaveb

V běžné praxi pro vytápění rodinných domů se využívá několik vytápěcích systémů. Každý systém má svoje výhody a nevýhody. Podlahové teplovodní topení patří k topným systémům, které má tolik výhod že se používá pro rodinné domy nejčastěji. V novostavbách rodinných domů začíná převažovat podlahové topení nebo kombinace topení radiátorového a podlahového. Samozřejmě záleží na každém staviteli, jaký způsob topení zvolí do svého rodinného domu. Je však nutné nezapomenout, že podlahové topení je systém, který lze integrovat do jakékoli skladby podlahy běžné novostavby, i když s tímto systémem topení stavební projektant nepočítal. Stačí využít standardní izolaci-polystyren, kterou navrhl stavební projektant a potrubí připevnit přes reflexní folii na tuto izolaci. Tímto se nevytváří další prvek podlahy, ale jen se podlahové teplovodní topení integruje do potěrové desky, což je velmi výhodné pro všechny stavebníky a stavby obecně. Takto získanou úsporu můžeme využít pro pořízení kvalitnějšího zdroje nebo využít na jiné řemeslné práce.



Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovače / sběrače 1"
  • připojovací rozměr sestavy 3/4"
  • volitelný počet výstupů rozdělovače / sběrače 2 – 10
  • připojovací rozměr výstupů rozdělovače / sběrače pro připojení topných smyček – EK
  • hodnota průtoku termostatického ventilu na vstupu do sestavy Kv 3 s připojovacím rozměrem závitu M30 x 1,5
  • rozsah nastavení termostatické hlavice IVAR.T 5011 +20 °C až +60 °C, délka kapiláry 2 m, připojovací rozměr M30 x 1,5, Ø sondy 11,5 mm
  • oběhové čerpadlo třírychlostní DAB.VA 35/130 mm pro počet výstupů rozdělovače 2 - 6
  • oběhové čerpadlo třírychlostní DAB.VA 55/130 mm pro počet výstupů rozdělovače 7 - 10
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040 je M30 x 1,5
  • rozsah nastavení průtokoměru integrovaného v rozdělovači 0 – 5 l/min.
  • vypínací teplota pojistného havarijního termostatu 60 °C
  • volitelná instalační skříň pod omítku IVAR.P – MAX nebo nástěnná IVAR.N - MAX, velikost v závislosti na počtu výstupů z rozdělovače, nutno specifikovat při objednávce
  • volitelná hloubka instalační skříně pod omítku IVAR.P – MAX 160 – 210 mm, nástěnná IVAR.N – MAX hloubka pevná 160 mm
  • při připojení na topný systém se doporučuje osadit sestavu kulovými kohouty



Rozměry jsou pouze informativní:

n = počet cest

otočení čerpadla čelně: pozice A = 165 mm

stavební hloubka = 160 mm

otočení čerpadla bočně: pozice A = 220 mm

stavební hloubka = 132 mm





Dosažitelný topný výkon

Tabulka je vodítkem pro dosažitelný topný výkon v závislosti na primární teplotě na přívodu, teplotě vstupní a výstupní vody z podlahy a nastavení oběhového čerpadla typu DAB VA 65/130
