DUAL - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPĚNÍ S RADIÁTOROVÝM - IVAR.CI 557 KS - 4 OKRUHY

Možnost kompaktního propojení s rozdělovačem systému přímého napojování jednotlivých radiátorů, to umožňuje z jednoho instalačního místa provozovat dva teplotně rozdílné otopné systémy - radiátorový a podlahový.

• PN 10, T = +120 °C
• včetně konzoly, odvzdušňovacího a vypouštěcího ventilu, čerpadla, průtokoměru a pojistného termostatu, termostatické ho ventilu, regulačního šroubení, termostatické hlavice IVAR.T 5011 a elektroinstalace, připojovací závit 3/4“
• materiál mosaz OT 58

• průtokoměr je integrován do regulačního šroubení na vstupní vodě
• prodejce nenese zodpovědnost za funkční závady způsobené nečistotami v systému
• spínání čerpadla není součástí rozdělovače, lze ho řešit nadřazenou regulací nebo termostatem pro oběhová čerpadla IVAR.AC 614, IVAR.AC 614 E a IVAR.AC 614 ED

Charakteristika použití:

Sestava pracuje na principu přimíchávací regulace a je určena pro sálavé vytápění, které je diménzováno na konstatní teplotu vody. Nastavení teploty vstupní vody (dle projektu) se provádí na termostatické hlavici s odděleným čidlem a regulovatelným rozsahem teploty 20 - 60°C. Stupeň otevření ventilu termostatu u sestavy DUAL - MIX je to třícestný termostatický ventil, u sestavy DUAL je to termostatický ventil přímý, je průběžně nastavován dle teploty naměřené odděleným (ponorným) čidlem termostatické hlavice za sběračem vratného potrubí v jímce dolního šroubení čerpadla (viz. schéma činnosti). Při otevřeném ventilu vstupuje topná voda do sběrače (horní díl sestavy) a mísí se s vratnou vodou smyček podlahového topení.

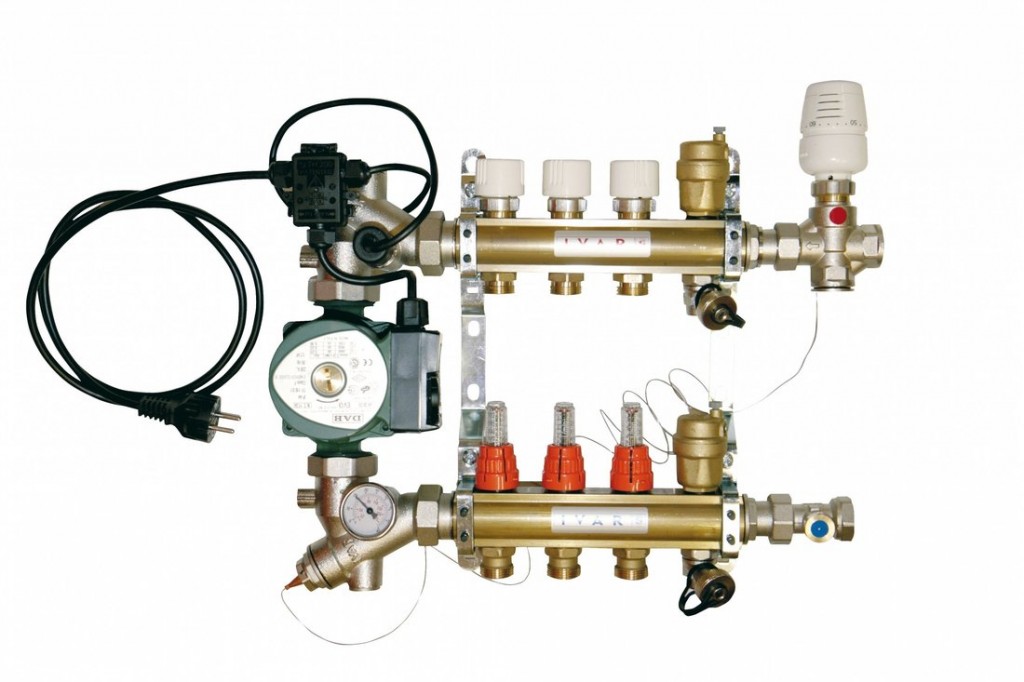

DUAL - sestava pro kombinaci vytápění - 1" x EK - 4.cestný - mosaz - bez skříně

Systémové komponenty

• oběhové čerpadlo DAB - požadovaného výkonu, včetně speciálního rohového šroubení
• termostatická hlavice s rozsahem nastavení teploty od 20 - 60°C a odděleným ponorným čidlem s kapilárou
• tělo rozdělovače (spodní díl) osazené regulaním šroubením s i ntegrovanými průtokoměry pro každou topnou smyčku s možností nastavení šestnácti regulačních pozic, v rozsahu 0,07 až 1,00 Kv

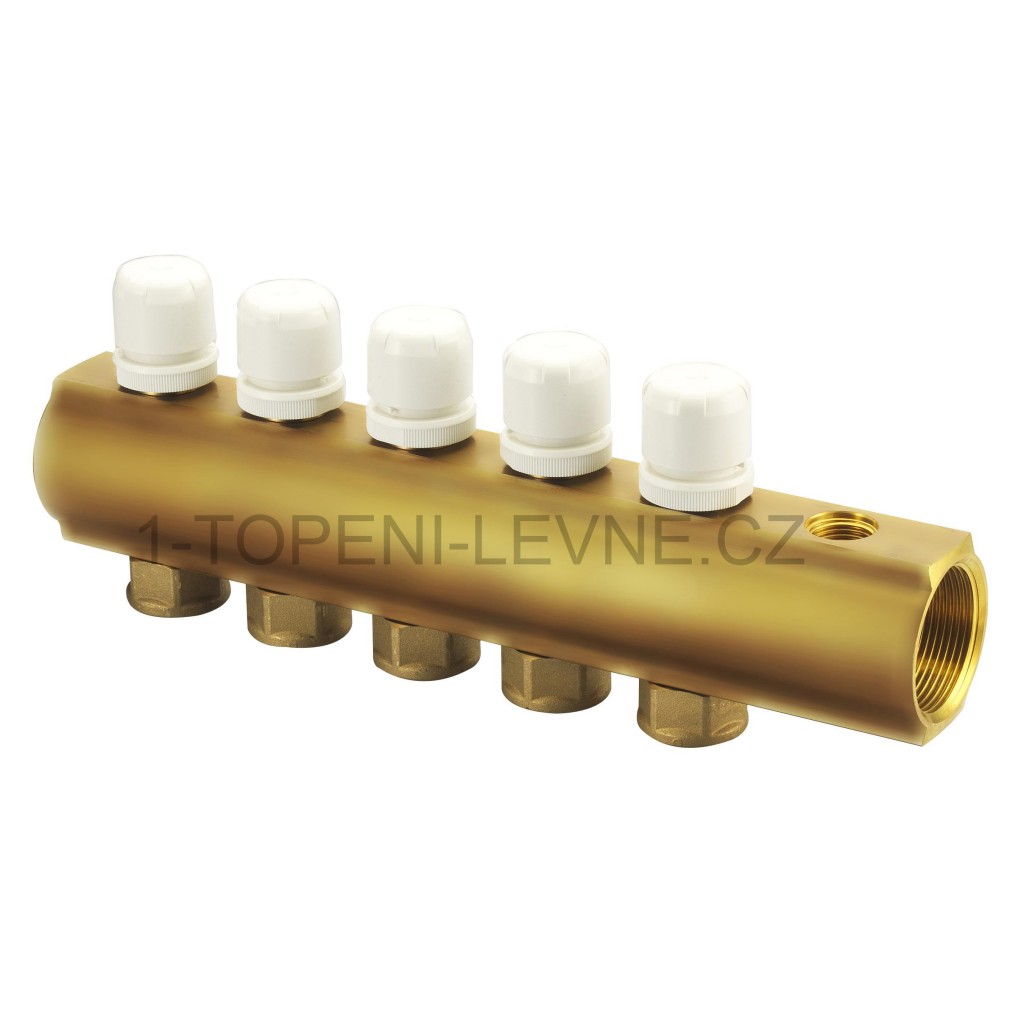

• tělo sběrače (horní díl) s uzavíracími ventily a možností dodatečné instalace elektrotermických hlavic
• automatické odvzdušňovací ventily na rozdělovači a sběrači
• kulové kohouty pro připojení na topný systém
• elektrorozvodná krabice
• vypouštěcí ventily na rozdělovači a sběrači
• omezovací (havarijní) termostat
• 1 ks 1" třícestný termostatický ventil s přepouštěcím  šroubením a propojovací trubkou (u DUALU 1 ks termostatický ventil přímý 3/4" a 1ks radiátorové regulační šroubení přímé 3/4")

Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení	Skříně pro rozdělovač podlahového topení

Předmontované komponenty pro mosazné rozdělovače

Podlahové topení a jeho výhody by nemělo chybět i ve Vaší novostavbě!

Podlahové plošné topení není vůbec žádnou novinkou, i když se v České republice rozšířilo ve větší míře až v posledních deseti letech. V padesátých letech minulého století se začalo podlahové topení instalovat do rodinných domů. V této době bylo pro rozvody využito ocelových trubek, které byly použity i na radiátorové systémy. V šedesátých až osmdesátých letech se podlahové topení v podstatě neinstalovalo a většina domů byla vytápěna pomoci radiátorového topení. V devadesátých letech zažilo podlahové topení obnovený start v rodinných domech. Začalo se také využívat ve firmách, provozovnách, nemocnicích, školkách a dalších objektech. V začátcích se bojovalo s nedůvěrou a možným prasknutím potrubí v podlaze. Tento pocit byl díky samým kladům podlahového topení brzy vymýcen a podlahové topení se stalo plnohodnotným systémem topení v rodinných domech i firmách. Kvalita materiálů a prováděných prací je v současné době na velmi vysoké úrovni, takže poruchy těchto topných systémů se téměř nevyskytují.

Základní technické a provozní parametry:

• použitelnost tlak 10 bar
• použitelnost teplota +120 °C
• materiál rozdělovače mosaz OT 58
• rozměr rozdělovače / sběrače 1"
• připojovací rozměr sestavy 3/4"
• volitelný počet výstupů rozdělovače / sběrače 2 – 10
• připojovací rozměr výstupů rozdělovače / sběrače pro připojení topných smyček – EK
• hodnota průtoku termostatického ventilu na vstupu do sestavy Kv 3 s připojovacím rozměrem závitu M30 x 1,5
• rozsah nastavení termostatické hlavice IVAR.T 5011 +20 °C až +60 °C, délka kapiláry 2 m, připojovací rozměr M30 x 1,5, Ø sondy 11,5 mm

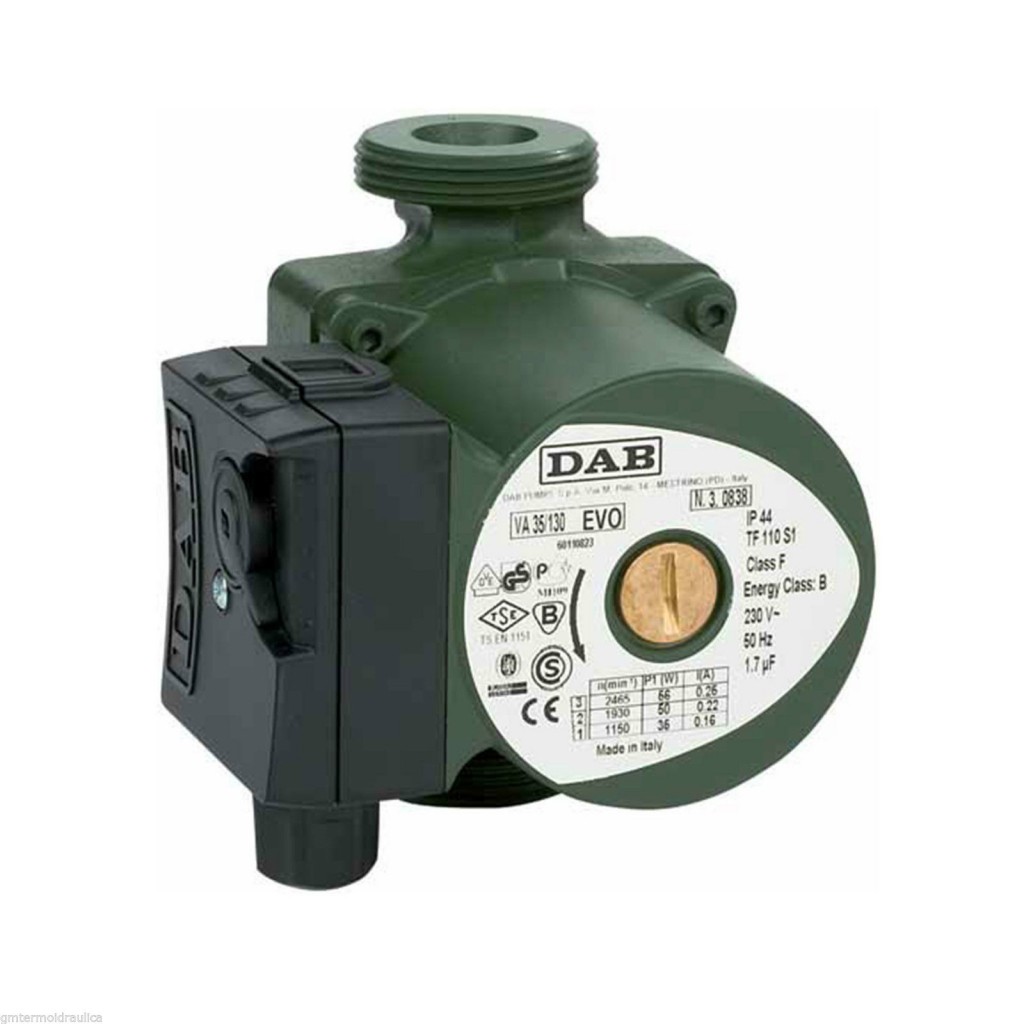

• oběhové čerpadlo třírychlostní DAB.VA 35/130 mm pro počet výstupů rozdělovače 2 - 6
• oběhové čerpadlo třírychlostní DAB.VA 55/130 mm pro počet výstupů rozdělovače 7 - 10
• připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040 je M30 x 1,5

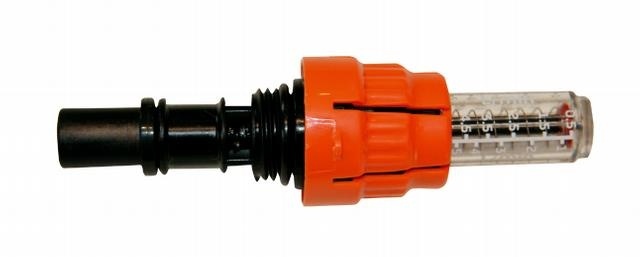

• rozsah nastavení průtokoměru integrovaného v rozdělovači 0 – 5 l/min.
• vypínací teplota pojistného havarijního termostatu 60 °C
• volitelná instalační skříň pod omítku IVAR.P – MAX nebo nástěnná IVAR.N - MAX, velikost v závislosti na počtu výstupů z rozdělovače, nutno specifikovat při objednávce
• volitelná hloubka instalační skříně pod omítku IVAR.P – MAX 160 – 210 mm, nástěnná IVAR.N – MAX hloubka pevná 160 mm
• při připojení na topný systém se doporučuje osadit sestavu kulovými kohouty

Rozměry jsou pouze informativní:

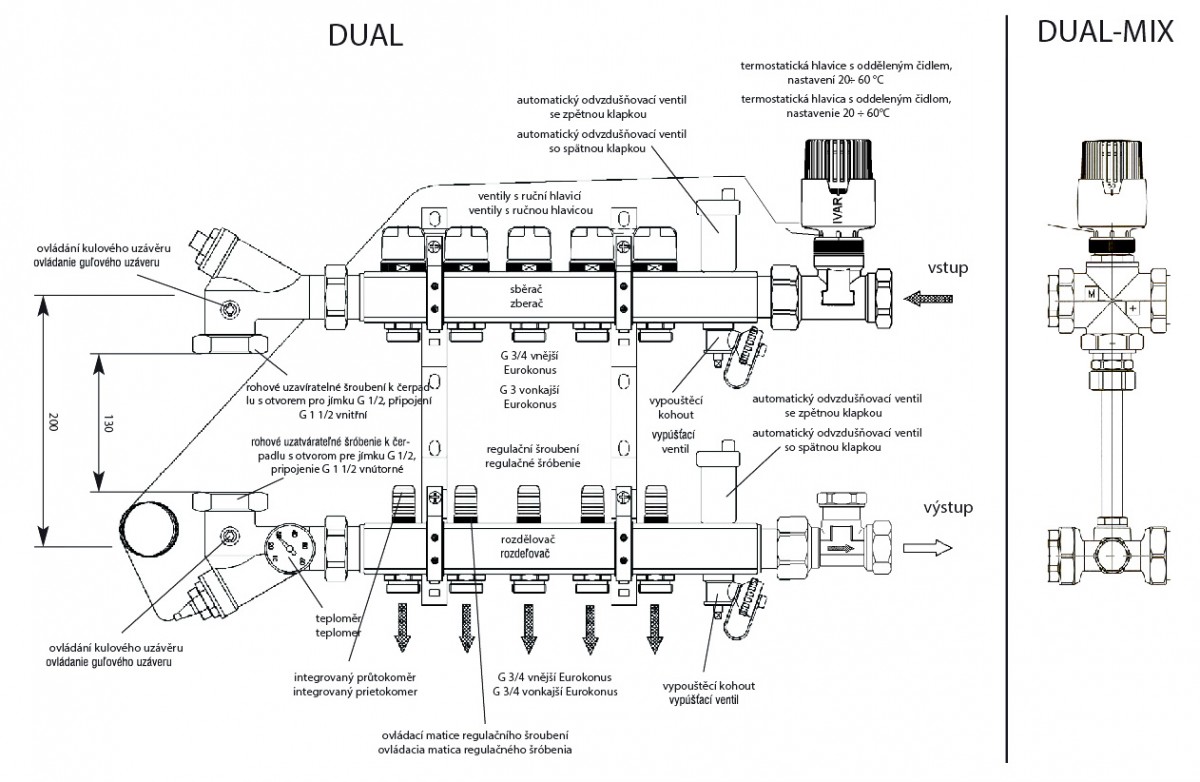

n = počet cest

otočení čerpadla čelně: pozice A = 165 mm

stavební hloubka = 160 mm

otočení čerpadla bočně: pozice A = 220 mm

stavební hloubka = 132 mm

Dosažitelný topný výkon

Tabulka je vodítkem pro dosažitelný topný výkon v závislosti na primární teplotě na přívodu, teplotě vstupní a výstupní vody z podlahy a nastavení oběhového čerpadla typu DAB VA 65/130
