Domů DUAL - Sestava rozdělovače IVAR CI 557 KS 7. okruhů

DUAL - Sestava rozdělovače IVAR CI 557 KS 7. okruhů

Výrobce IVAR®
Kód produktu 557675KS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
6 obrázků v galerii
Cena 15 284,35 Kč
12 631,70 Kč bez DPH
Počet kusů
Cena před slevou 17 981,59 Kč
14 860,82 Kč bez DPH

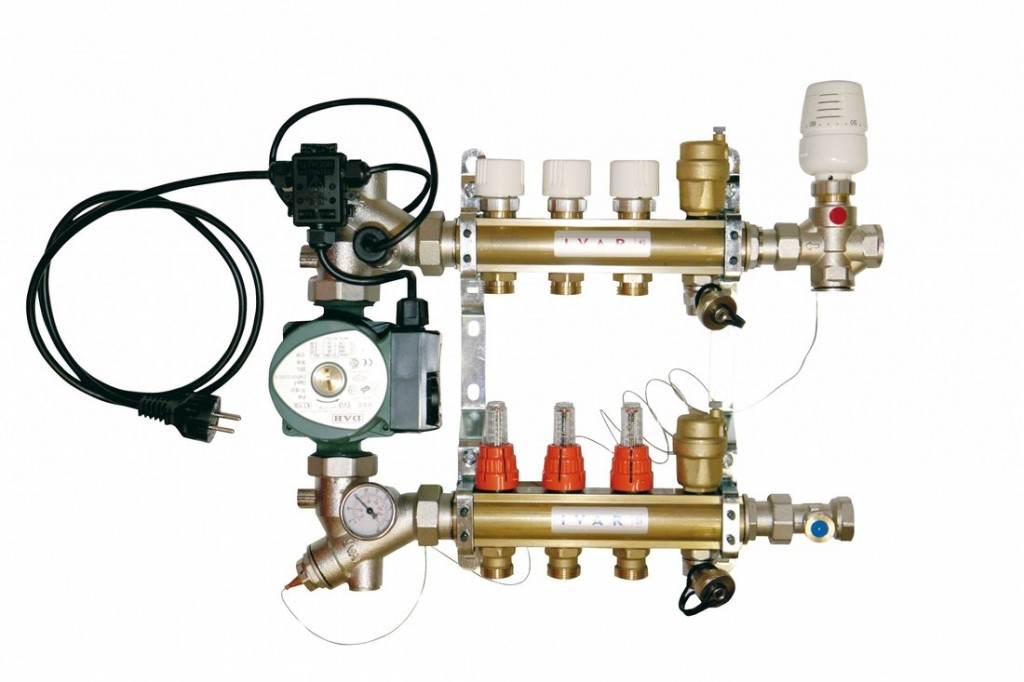

DUAL - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPĚNÍ S RADIÁTOROVÝM - IVAR.CI 557 KS - 7 OKRUHŮ

Rozdělovač s průměrem těla 1" / DN 25 s průtokoměrem - 7.cestný

Mísící sestava umožňujekombinovat nízkoteplotní podlahové topení a klasické vytápění otopnými tělesy bez dalších regulačních a směšovacích komponentů. Snadná a rychlá montáž plně osazené mísící sestavy pro 2 - 10 topných smyček s konstatní teplotou otopné vody. Univerzálnost použití pro různé typy a průměry topného potrubí pomocí svěrného šroubení typu EUROKONUS.

Možnost kompaktního propojení s rozdělovačem systému přímého napojování jednotlivých radiátorů, to umožňuje z jednoho instalačního místa provozovat dva teplotně rozdílné otopné systémy - radiátorový a podlahový.
  • PN 10, T = +120 °C
  • včetně konzoly, odvzdušňovacího a vypouštěcího ventilu, čerpadla, průtokoměru a pojistného termostatu, termostatické ho ventilu, regulačního šroubení, termostatické hlavice IVAR.T 5011 a elektroinstalace, připojovací závit 3/4“
  • materiál mosaz OT 58
Poznámka:

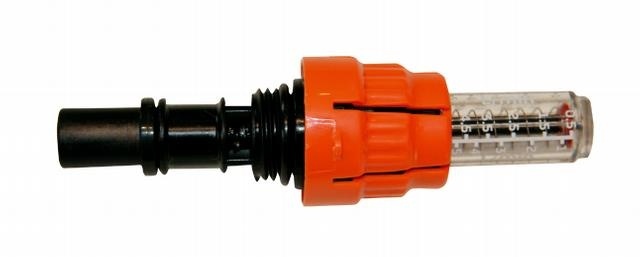

  • průtokoměr je integrován do regulačního šroubení na vstupní vodě
  • prodejce nenese zodpovědnost za funkční závady způsobené nečistotami v systému
  • spínání čerpadla není součástí rozdělovače, lze ho řešit nadřazenou regulací nebo termostatem pro oběhová čerpadla IVAR.AC 614, IVAR.AC 614 E a IVAR.AC 614 ED

Pozor:
• není určeno pro použití s kondenzačním kotlem nebo tepelným čerpadlem

Charakteristika použití:

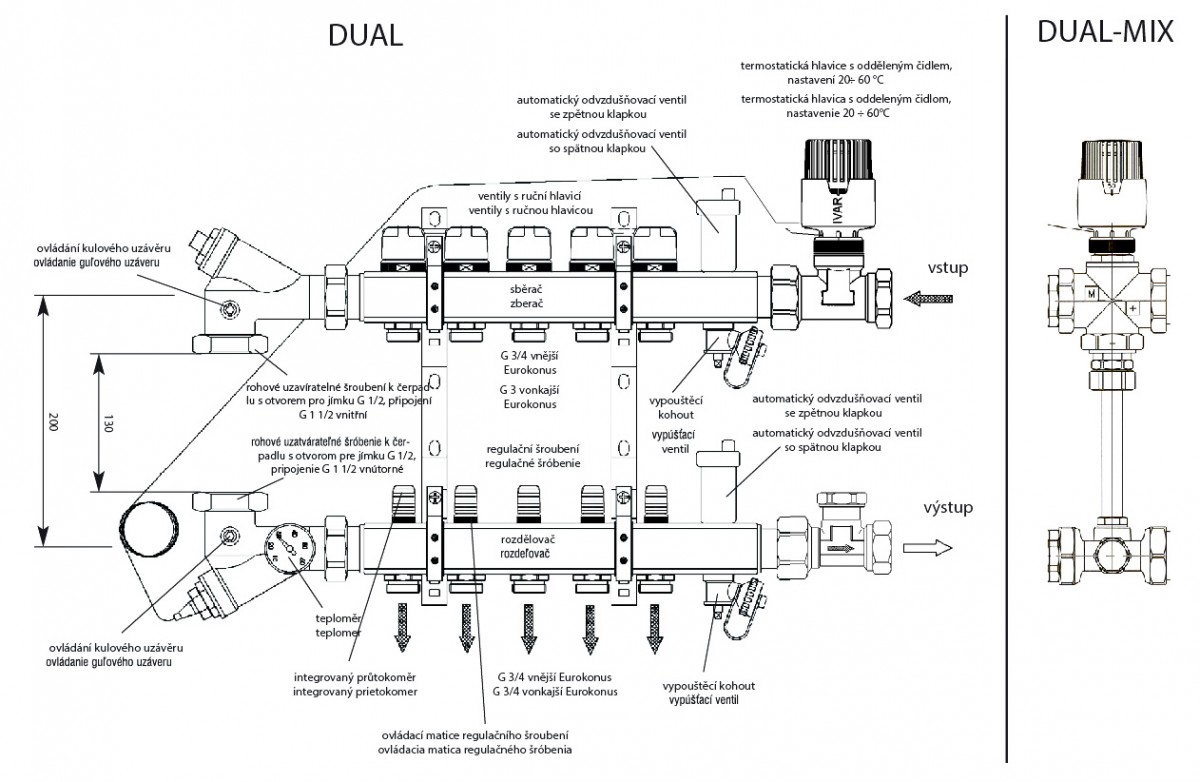

Sestava pracuje na principu přimíchávací regulace a je určena pro sálavé vytápění, které je diménzováno na konstatní teplotu vody. Nastavení teploty vstupní vody (dle projektu) se provádí na termostatické hlavici s odděleným čidlem a regulovatelným rozsahem teploty 20 - 60°C. Stupeň otevření ventilu termostatu u sestavy DUAL - MIX je to třícestný termostatický ventil, u sestavy DUAL je to termostatický ventil přímý, je průběžně nastavován dle teploty naměřené odděleným (ponorným) čidlem termostatické hlavice za sběračem vratného potrubí v jímce dolního šroubení čerpadla (viz. schéma činnosti). Při otevřeném ventilu vstupuje topná voda do sběrače (horní díl sestavy) a mísí se s vratnou vodou smyček podlahového topení.

DUAL - sestava pro kombinaci vytápění - 1" x EK - 7.cestný - mosaz - bez skříně

Systémové komponenty

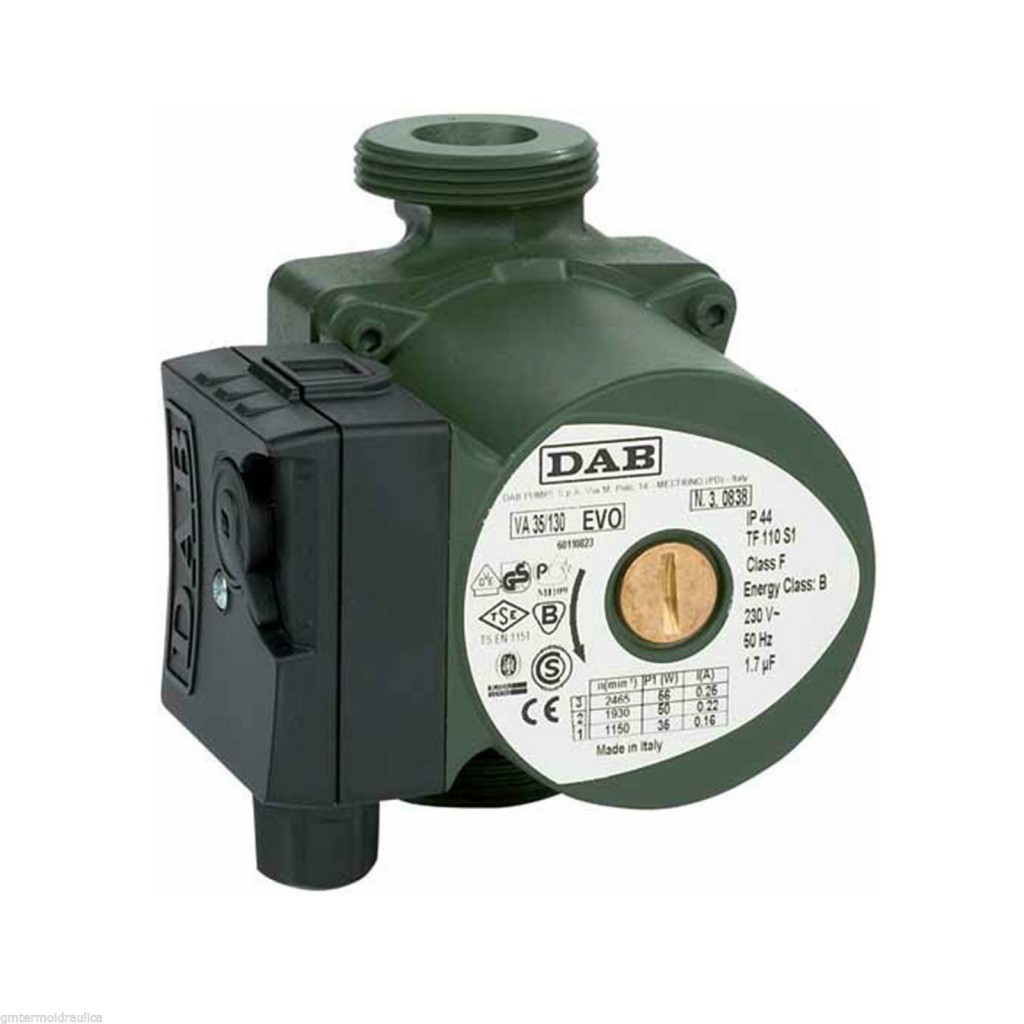

  • oběhové čerpadlo DAB - požadovaného výkonu, včetně speciálního rohového šroubení
  • termostatická hlavice s rozsahem nastavení teploty od 20 - 60°C a odděleným ponorným čidlem s kapilárou
  • tělo rozdělovače (spodní díl) osazené regulaním šroubením s i ntegrovanými průtokoměry pro každou topnou smyčku s možností nastavení šestnácti regulačních pozic, v rozsahu 0,07 až 1,00 Kv
  • tělo sběrače (horní díl) s uzavíracími ventily a možností dodatečné instalace elektrotermických hlavic
  • automatické odvzdušňovací ventily na rozdělovači a sběrači
  • kulové kohouty pro připojení na topný systém
  • elektrorozvodná krabice
  • vypouštěcí ventily na rozdělovači a sběrači
  • omezovací (havarijní) termostat
  • 1 ks 1" třícestný termostatický ventil s přepouštěcím  šroubením a propojovací trubkou (u DUALU 1 ks termostatický ventil přímý 3/4" a 1ks radiátorové regulační šroubení přímé 3/4")

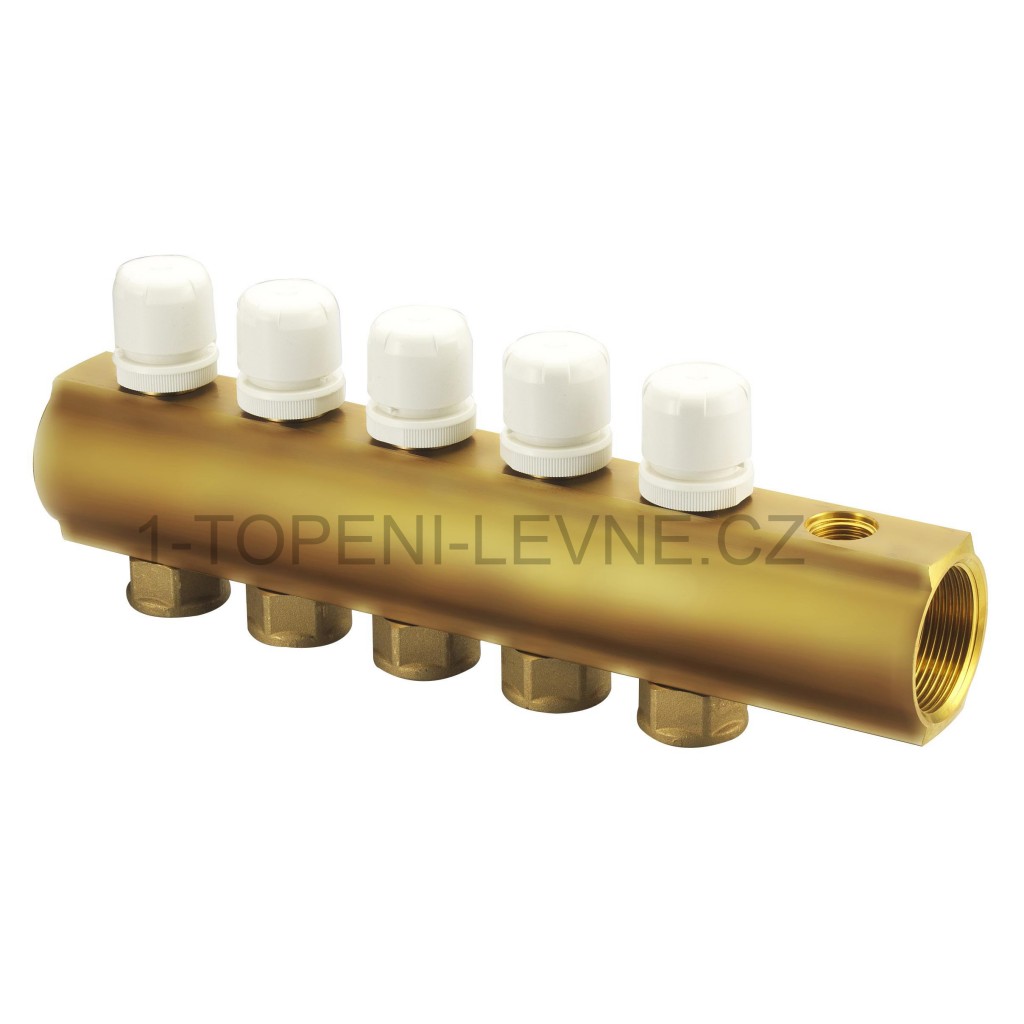

Mosazné tělo rozdělovače IVAR 557 KS - 1" x EK




Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




POMŮCKA: Popis a vyvětlení rozdělovače pro podlahové topení

Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovače / sběrače 1"
  • připojovací rozměr sestavy 3/4"
  • volitelný počet výstupů rozdělovače / sběrače 2 – 10
  • připojovací rozměr výstupů rozdělovače / sběrače pro připojení topných smyček – EK
  • hodnota průtoku termostatického ventilu na vstupu do sestavy Kv 3 s připojovacím rozměrem závitu M30 x 1,5
  • rozsah nastavení termostatické hlavice IVAR.T 5011 +20 °C až +60 °C, délka kapiláry 2 m, připojovací rozměr M30 x 1,5, Ø sondy 11,5 mm
  • oběhové čerpadlo třírychlostní DAB.VA 35/130 mm pro počet výstupů rozdělovače 2 - 6
  • oběhové čerpadlo třírychlostní DAB.VA 55/130 mm pro počet výstupů rozdělovače 7 - 10
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040 je M30 x 1,5
  • rozsah nastavení průtokoměru integrovaného v rozdělovači 0 – 5 l/min.
  • vypínací teplota pojistného havarijního termostatu 60 °C
  • volitelná instalační skříň pod omítku IVAR.P – MAX nebo nástěnná IVAR.N - MAX, velikost v závislosti na počtu výstupů z rozdělovače, nutno specifikovat při objednávce
  • volitelná hloubka instalační skříně pod omítku IVAR.P – MAX 160 – 210 mm, nástěnná IVAR.N – MAX hloubka pevná 160 mm
  • při připojení na topný systém se doporučuje osadit sestavu kulovými kohouty



Rozměry jsou pouze informativní:

n = počet cest

otočení čerpadla čelně: pozice A = 165 mm

stavební hloubka = 160 mm

otočení čerpadla bočně: pozice A = 220 mm

stavební hloubka = 132 mm





Dosažitelný topný výkon

Tabulka je vodítkem pro dosažitelný topný výkon v závislosti na primární teplotě na přívodu, teplotě vstupní a výstupní vody z podlahy a nastavení oběhového čerpadla typu DAB VA 65/130
