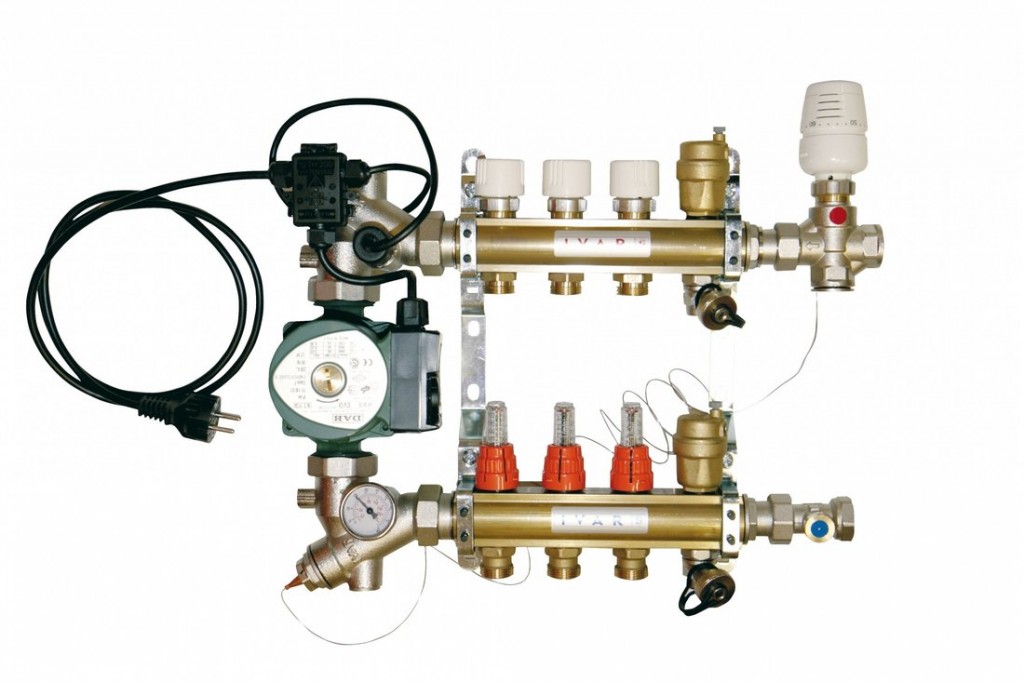

DUAL - Sestava rozdělovače IVAR CI 557 KS 9. okruhů

DUAL - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPĚNÍ S RADIÁTOROVÝM - IVAR.CI 557 KS - 9 OKRUHŮ

Možnost kompaktního propojení s rozdělovačem systému přímého napojování jednotlivých radiátorů, to umožňuje z jednoho instalačního místa provozovat dva teplotně rozdílné otopné systémy - radiátorový a podlahový.

• PN 10, T = +120 °C
• včetně konzoly, odvzdušňovacího a vypouštěcího ventilu, čerpadla, průtokoměru a pojistného termostatu, termostatické ho ventilu, regulačního šroubení, termostatické hlavice IVAR.T 5011 a elektroinstalace, připojovací závit 3/4“
• materiál mosaz OT 58

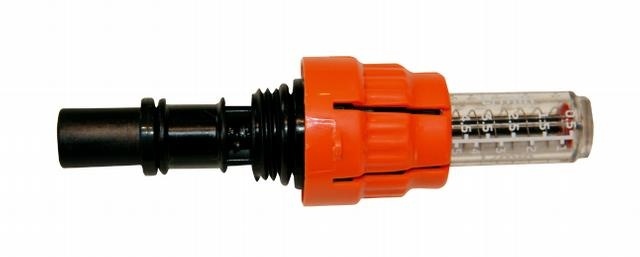

• průtokoměr je integrován do regulačního šroubení na vstupní vodě
• prodejce nenese zodpovědnost za funkční závady způsobené nečistotami v systému
• spínání čerpadla není součástí rozdělovače, lze ho řešit nadřazenou regulací nebo termostatem pro oběhová čerpadla IVAR.AC 614, IVAR.AC 614 E a IVAR.AC 614 ED

Charakteristika použití:

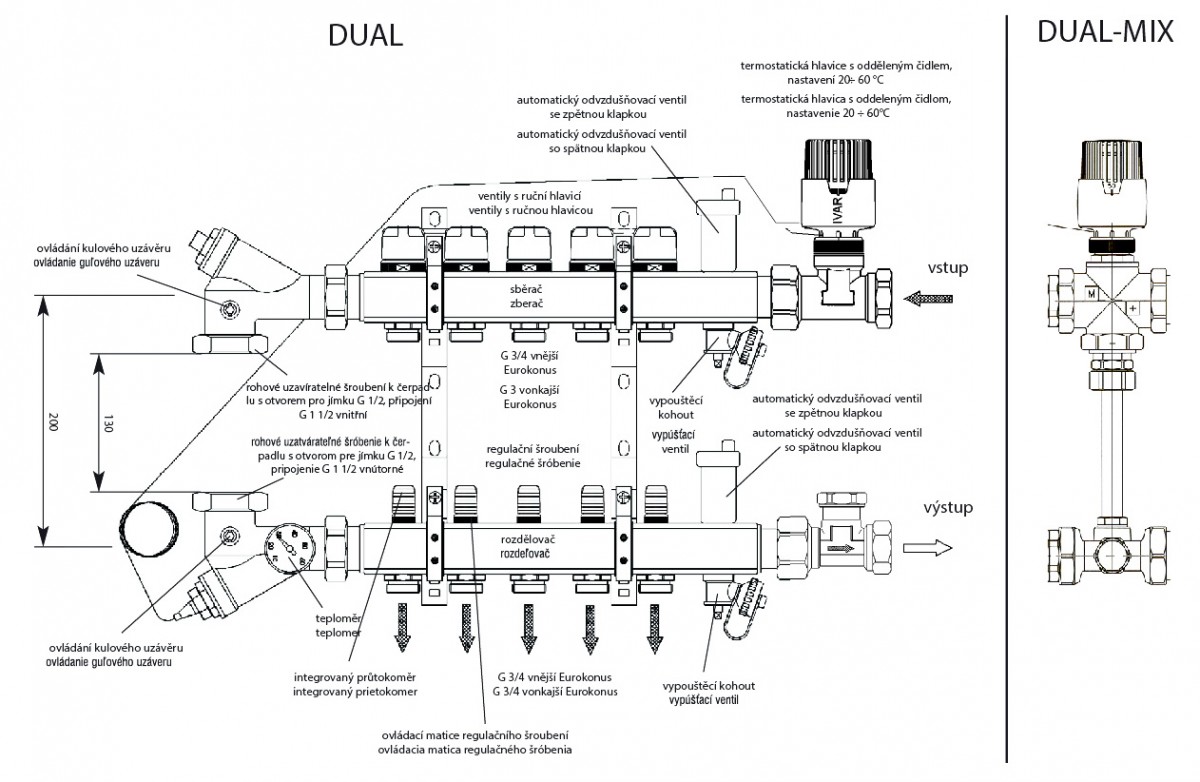

Sestava pracuje na principu přimíchávací regulace a je určena pro sálavé vytápění, které je diménzováno na konstatní teplotu vody. Nastavení teploty vstupní vody (dle projektu) se provádí na termostatické hlavici s odděleným čidlem a regulovatelným rozsahem teploty 20 - 60°C. Stupeň otevření ventilu termostatu u sestavy DUAL - MIX je to třícestný termostatický ventil, u sestavy DUAL je to termostatický ventil přímý, je průběžně nastavován dle teploty naměřené odděleným (ponorným) čidlem termostatické hlavice za sběračem vratného potrubí v jímce dolního šroubení čerpadla (viz. schéma činnosti). Při otevřeném ventilu vstupuje topná voda do sběrače (horní díl sestavy) a mísí se s vratnou vodou smyček podlahového topení.

DUAL - sestava pro kombinaci vytápění - 1" x EK - 9.cestný - mosaz - bez skříně

Systémové komponenty

• oběhové čerpadlo DAB - požadovaného výkonu, včetně speciálního rohového šroubení
• termostatická hlavice s rozsahem nastavení teploty od 20 - 60°C a odděleným ponorným čidlem s kapilárou

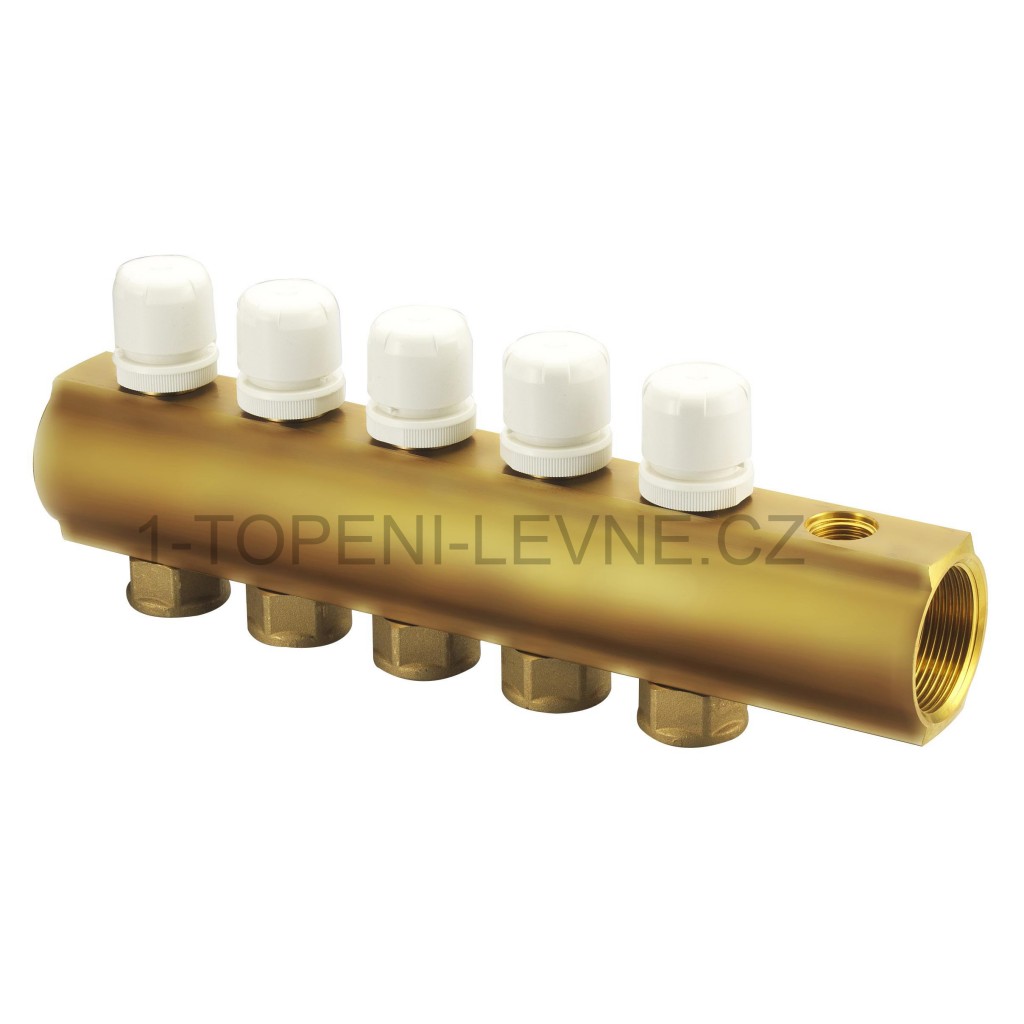

• tělo rozdělovače (spodní díl) osazené regulaním šroubením s i ntegrovanými průtokoměry pro každou topnou smyčku s možností nastavení šestnácti regulačních pozic, v rozsahu 0,07 až 1,00 Kv
• tělo sběrače (horní díl) s uzavíracími ventily a možností dodatečné instalace elektrotermických hlavic
• automatické odvzdušňovací ventily na rozdělovači a sběrači
• kulové kohouty pro připojení na topný systém
• elektrorozvodná krabice
• vypouštěcí ventily na rozdělovači a sběrači
• omezovací (havarijní) termostat
• 1 ks 1" třícestný termostatický ventil s přepouštěcím  šroubením a propojovací trubkou (u DUALU 1 ks termostatický ventil přímý 3/4" a 1ks radiátorové regulační šroubení přímé 3/4")

Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení	Skříně pro rozdělovač podlahového topení

Předmontované komponenty pro mosazné rozdělovače

Obecné informace podlahové teplovodní topení

Podlahové teplovodní topení,  je navrženo pro vytápění povrchů místností. Díky vytápění relativně velkých ploch, může být tento topný systém provozován při nízkých povrchových teplotách a nízké teplotě vstupní topené vody.

Podlahové topení je nejlepším řešením moderních vytápěcích systémů s technologií založenou na nízkých teplotách s použitím tepelných zdrojů jakou jsou tepelná čerpadla, úsporné kondenzační kotle, elektro kotle a akumulační zdroje vytápění.

Podlahové teplovodní topení díky těmto možnostem nabízí významné benefity v úsporách energií a snížení nákladů na vytápění.

V průběhu teplejších částí roku se podlahové topení, vybavené správnými regulačními prvky, může používat také pro chladící účely. Místo teplé topné vody, která cirkuluje potrubím v zimním období, cirkuluje potrubím voda chladící. Běžné podlahové teplovodní topení se takto změní na systém s chladícím účinkem.

Princip vytápění podlahovým topením zahrnuje instalaci topného potrubí do podlahy, kde potrubím cirkuluje topná vody. Pod topným potrubím jsou položeny vrstvy tepelné izolace, nejčastěji polystyren. Izolace je upevněna k nosnému povrchu (beton základ, nosné stropní desky). Izolační vrstva je dle norem chráněna separační nebo reflexní folií (někdy také izolační folií a zvukovou izolací), aby se zabránilo prosáknutí potěrové vody nebo anhydritové lité podlahy.

Základní technické a provozní parametry:

• použitelnost tlak 10 bar
• použitelnost teplota +120 °C
• materiál rozdělovače mosaz OT 58
• rozměr rozdělovače / sběrače 1"
• připojovací rozměr sestavy 3/4"
• volitelný počet výstupů rozdělovače / sběrače 2 – 10
• připojovací rozměr výstupů rozdělovače / sběrače pro připojení topných smyček – EK
• hodnota průtoku termostatického ventilu na vstupu do sestavy Kv 3 s připojovacím rozměrem závitu M30 x 1,5
• rozsah nastavení termostatické hlavice IVAR.T 5011 +20 °C až +60 °C, délka kapiláry 2 m, připojovací rozměr M30 x 1,5, Ø sondy 11,5 mm

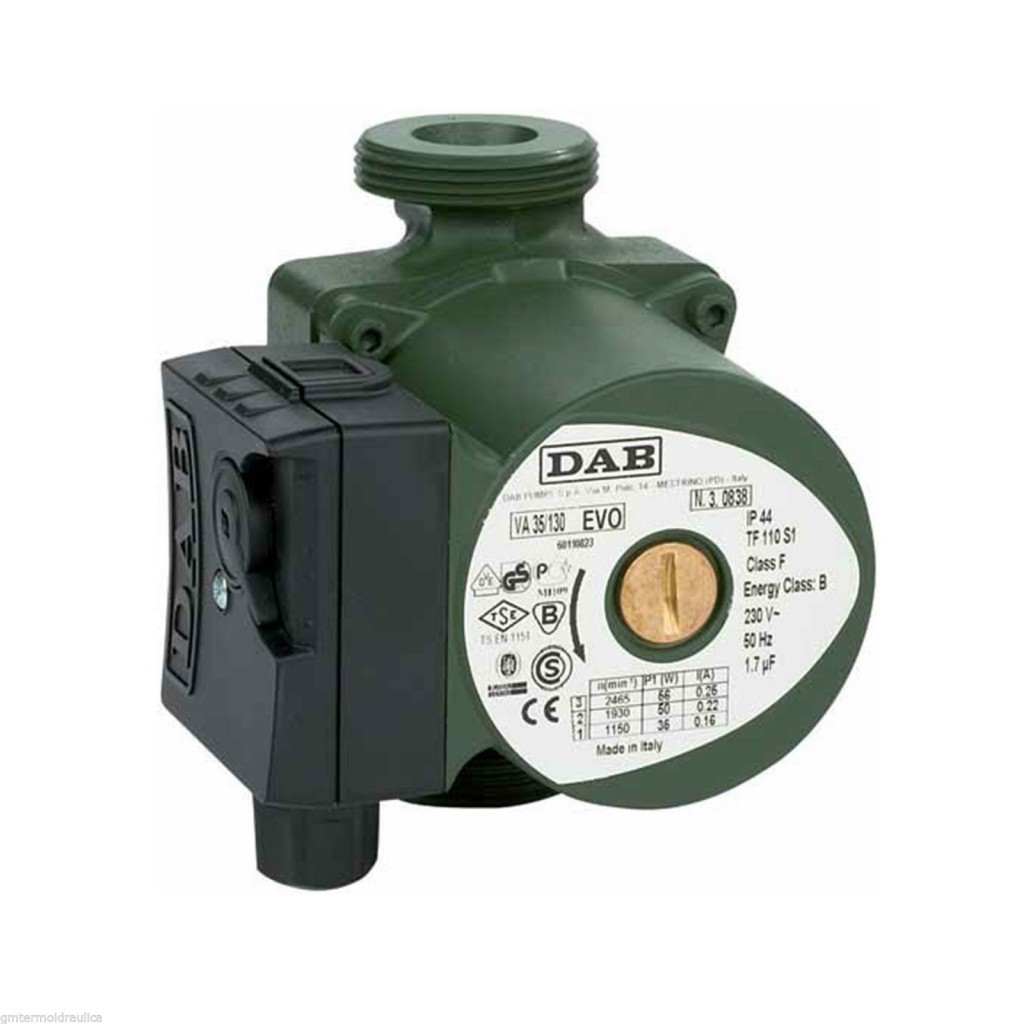

• oběhové čerpadlo třírychlostní DAB.VA 35/130 mm pro počet výstupů rozdělovače 2 - 6
• oběhové čerpadlo třírychlostní DAB.VA 55/130 mm pro počet výstupů rozdělovače 7 - 10
• připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040 je M30 x 1,5
• rozsah nastavení průtokoměru integrovaného v rozdělovači 0 – 5 l/min.
• vypínací teplota pojistného havarijního termostatu 60 °C
• volitelná instalační skříň pod omítku IVAR.P – MAX nebo nástěnná IVAR.N - MAX, velikost v závislosti na počtu výstupů z rozdělovače, nutno specifikovat při objednávce
• volitelná hloubka instalační skříně pod omítku IVAR.P – MAX 160 – 210 mm, nástěnná IVAR.N – MAX hloubka pevná 160 mm
• při připojení na topný systém se doporučuje osadit sestavu kulovými kohouty

Rozměry jsou pouze informativní:

n = počet cest

otočení čerpadla čelně: pozice A = 165 mm

stavební hloubka = 160 mm

otočení čerpadla bočně: pozice A = 220 mm

stavební hloubka = 132 mm

Dosažitelný topný výkon

Tabulka je vodítkem pro dosažitelný topný výkon v závislosti na primární teplotě na přívodu, teplotě vstupní a výstupní vody z podlahy a nastavení oběhového čerpadla typu DAB VA 65/130
