Domů IVAR Rozdělovače Rozdělovač IVAR.CS 553 VP 1" x EK - 9.cestný - mosaz

Rozdělovač IVAR.CS 553 VP 1" x EK - 9.cestný - mosaz

Výrobce IVAR®
Kód produktu 553977BS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
4 obrázky v galerii
Cena za ks 12 899,59 Kč
10 660,82 Kč bez DPH
Počet ks

Rozdělovač IVAR.CS 553 VP 1" x EK / 9.cestný / mosaz / DN 25

Rozdělovač s průměrem těla 1" / DN 25 s průtokoměrem

Sestava je určena pro univerzální instalaci systému podlahového topení. Využívá otopnou vodu s předem definovanou teplotou, která je do rozdělvoače přiváděna např. od třícestného (čtyřcestného) směšovacího ventilu, popřípadě jiného zařízení, které zohledňuje požadavky na přípravu otopné vody pro použití v systému podlahového topení.

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.
  • PN 10, T = +120 °C
  • sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
  • materiál mosaz OT 58

Charakteristika použití:

  • Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
  • U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
  • Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
  • Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
  • Svým kompaktním provedením se snadno instaluje a seřizuje.
  • Cenově zvýhodněný set.
  • Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

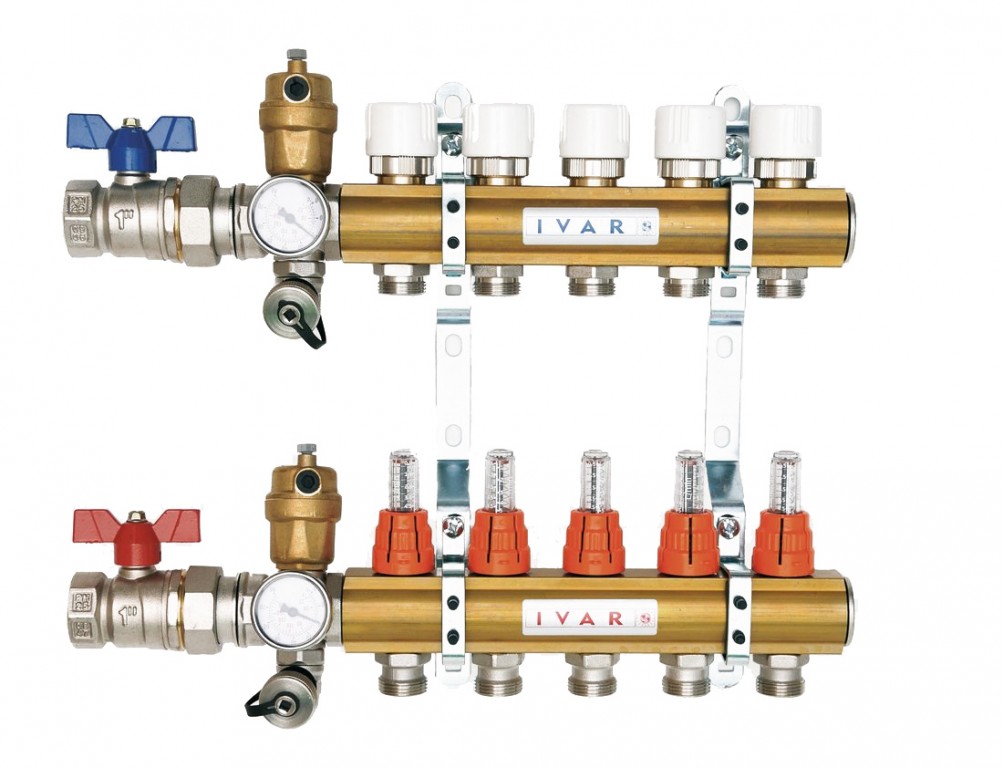

Systémové komponenty

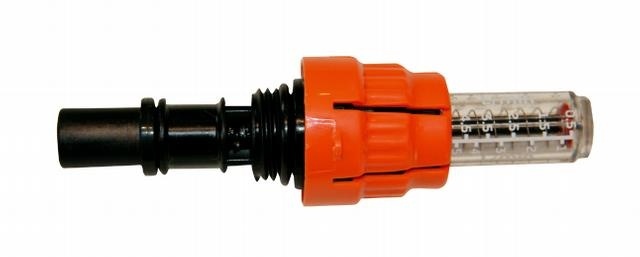

  • rozdělovač s integrovanými průtokoměry s funkcí regulace průtoku a uzavírání, možnost aretace nastaveného průtoku
  • sběrač s integrovanými uzavíracími ventily s ručními hlavicemi, možnost instalovat elektrotermické hlavice
  • teploměry na vstupu a výstupu ze systému
  • automatické odvzdušňovací ventily na rozdělovači a sběrači
  • kulové kohouty pro připojení na topný systém
  • upevňovací konzole
  • vypouštěcí ventily na rozdělovači a sběrači



Mosazné tělo rozdělovače IVAR 553 VP - 1" x EK




Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Obecné informace podlahové teplovodní topení

Podlahové teplovodní topení,  je navrženo pro vytápění povrchů místností. Díky vytápění relativně velkých ploch, může být tento topný systém provozován při nízkých povrchových teplotách a nízké teplotě vstupní topené vody.

Podlahové topení je nejlepším řešením moderních vytápěcích systémů s technologií založenou na nízkých teplotách s použitím tepelných zdrojů jakou jsou tepelná čerpadla, úsporné kondenzační kotle, elektro kotle a akumulační zdroje vytápění.

Podlahové teplovodní topení díky těmto možnostem nabízí významné benefity v úsporách energií a snížení nákladů na vytápění.

V průběhu teplejších částí roku se podlahové topení, vybavené správnými regulačními prvky, může používat také pro chladící účely. Místo teplé topné vody, která cirkuluje potrubím v zimním období, cirkuluje potrubím voda chladící. Běžné podlahové teplovodní topení se takto změní na systém s chladícím účinkem.

Princip vytápění podlahovým topením zahrnuje instalaci topného potrubí do podlahy, kde potrubím cirkuluje topná vody. Pod topným potrubím jsou položeny vrstvy tepelné izolace, nejčastěji polystyren. Izolace je upevněna k nosnému povrchu (beton základ, nosné stropní desky). Izolační vrstva je dle norem chráněna separační nebo reflexní folií (někdy také izolační folií a zvukovou izolací), aby se zabránilo prosáknutí potěrové vody nebo anhydritové lité podlahy.

Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovač / sběrač 1"
  • připojovací rozměr kulových kohoutů 1"
  • počet výstupů rozdělovače / sběrače 9, osová vzdálenost R/S 200 mm
  • připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
  • volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
  • volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm



Rozměry jsou pouze informativní:
