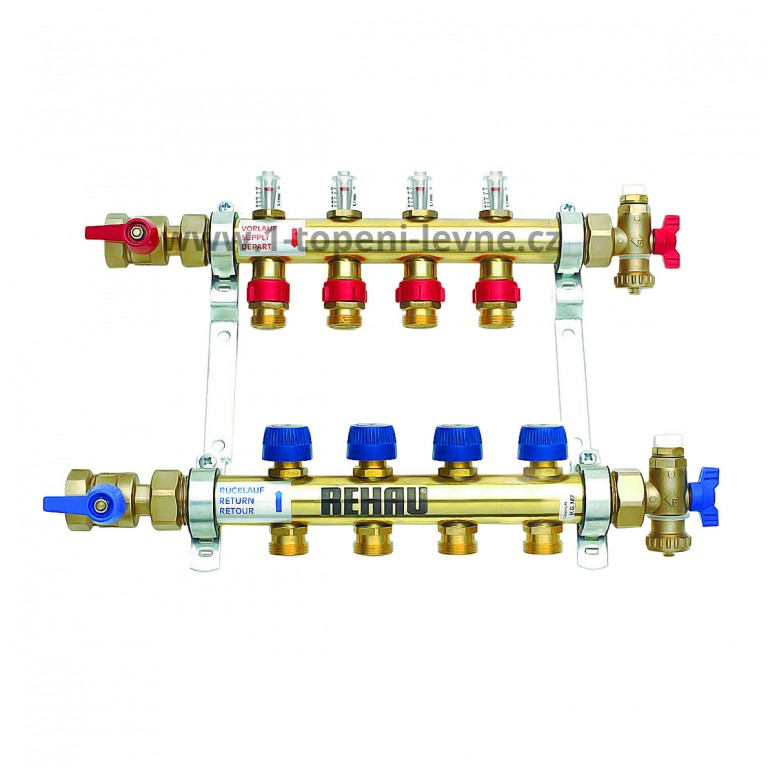

Rozdělovač REHAU HKV-D 4 okruhy s průtokoměry

Rozdělovač REHAU HKV-D 4 okruhy

Rozdělovač HKV/HKV-D se používá pro rozvod a regulaci průtoku topného média v nízkoteplotním plošném vytápění a plošném chlazení. Rozdělovač HKV/HKV-D je nutno provozovat s topnou vodou podle VDI 2035. U zařízení s korozními částmi nebo znečištěními v topné vodě je nutno na ochranu měřících a regulačních zařízení rozdělovače zabudovat do topného systému lapače nečistot nebo filtry o velikosti ok nepřekračující 0,8 mm. Maximálně přípustný trvalý provozní tlak činí 6 barů při 80 °C. Maximálně přípustný zkušební tlak činí 8 barů při 20 °C.





 Rozdělovače REHAU - německá kvalita a preciznost

 Rozdělovače REHAU HKV-D z kvalitní mosazi pro podlahové topení

 Rozdělovače REHAU HKV-D - návod k obsluze ke každému rozdělovači



• Vysoce kvalitní mosaz odolná proti odzinkování
• Plošně těsnící místa spojů
• Vysoký komfort montáže díky přesazeným montážním výstupkům
• Možnost změny strany připojení rozdělovače
• Předmontováno na konzolách
• Ventily pro jemnou regulaci na přívodu

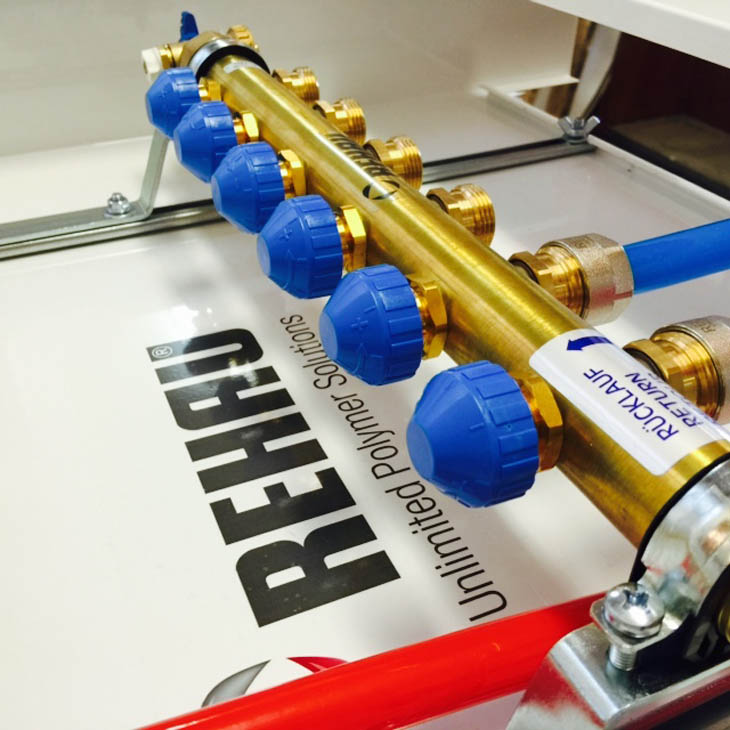

• Termostatická vložka pro servopohon REHAU na vratném potrubí
• Přívodní kulový ventil v přívodu a výstupu
• Koncovka rozdělovače s odvzdušněním/vyprazdňováním
• Pozinkované konzoly s hlukově izolačními vložkami

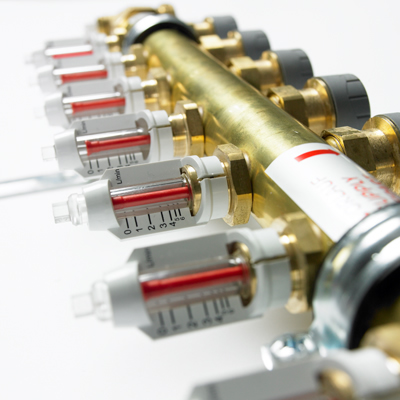

• Uzavíratelný průtokoměr na přívodu
• Termostatická vložka s regulací množství průtoku ve vratném potrubí

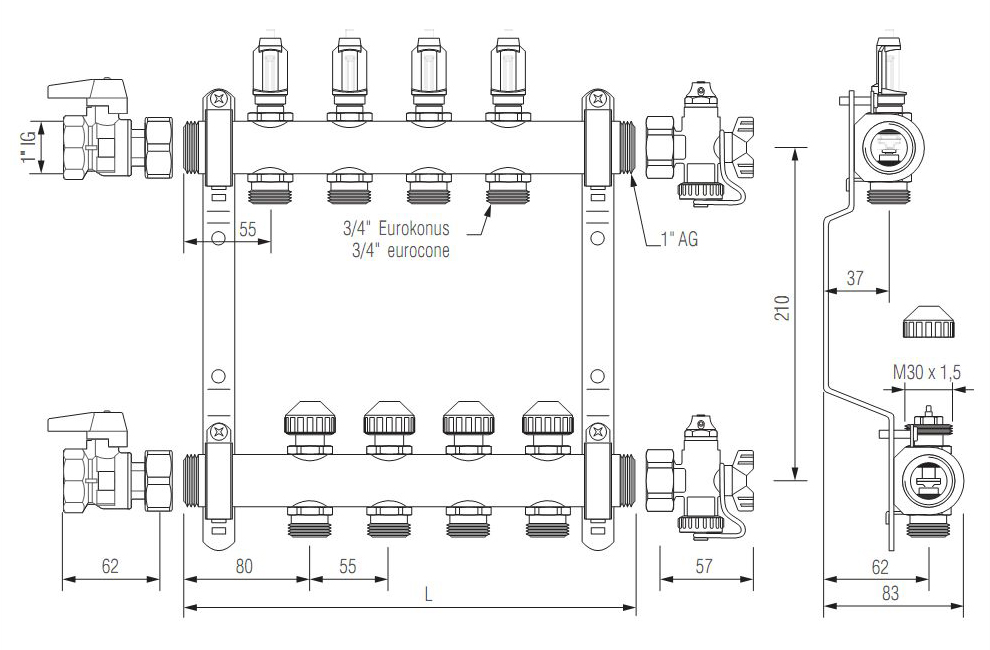

Technické údaje:

Termostatický ventil pro jemnou regulaci na každý topný okruh na zpátečce. Jeden termostat na topný okruh ve zpátečce. Jeden uzavíratelný průtokoměr na každýtopný okruh na přívodu.

Materiál: Mosaz
Rozdělovač / sběrač: sestávající ze separátní mosazné trubky NW 1"
Topné okruhy: pro 4 topné okruhy
Přípojení ventilu: M30 x 1,5 mm
Koncovky rozdělovače: odvzdušňovací ventil a plnící a vypouštěcí ventil
Vzdálenost ventilu na trubce rozdělovače: 55 mm
Přípojka pro eurokonus G ¾" A: pro svěrné šroubení REHAU
Držák/konzola: hlukově izolovaná, pro montáž na stěnu a doskříně

Montáž
