Motory

Jednofázové EC motory 230 V / 50 Hz.



Rekuperátor

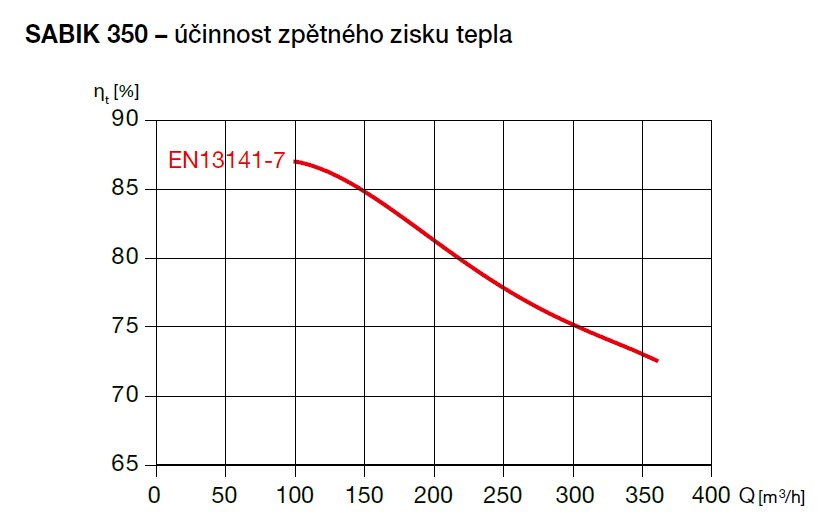

Jednotka SABIK je vybavena protiproudým výměníkem s účinnostní zpětného zisku tepla až 94 %. Varianta E je vybavena protiproudým entalpickým výměníkem s účinností zpětného zisku tepla až 86 % a účinností zpětného zisku vlhkosti až 82 %. Výměník je přístupný po otevření čelního panelu. Pro letní provoz je jednotka vybavena obtokem (bypass).



Filtry

Na sání čerstvého i odpadního vzduchu jsou standardně deskové filtry G4 (ISO coarse 65 %). Jako příslušenství na sání čerstvého vzduchu lze dodat filtr F7 (ISO ePM1 50 %).



Náhradní filtry:

• AFR-SABIK 210 G4/G4, set 2 ks

• AFR-SABIK 210 F7/G4, set 2 ks

• AFR-SABIK 350 G4/G4, set 2 ks

• AFR-SABIK 350 F7/G4, set 2 ks

• AFR-SABIK 500/600 G4/G4, set 2 ks

• AFR-SABIK 500/600 F7/G4, set 2 ks



Regulace

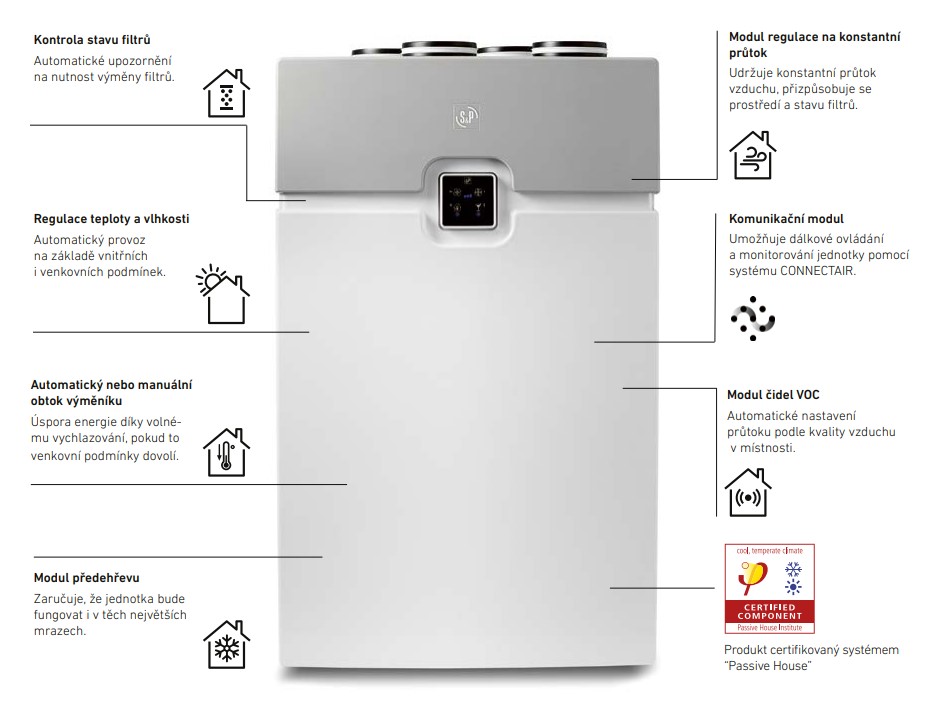

Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce intenzivní větrání (boost), aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Ve variantě RF je jednotka doplněna radiofrekvenčním dálkovým ovládačem, který umožnuje manuální přepínání otáček ventilátorů a aktivaci automatického provozu. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0–10 V. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Pomocí externího modulu SPCM je umožněn přístup k platformě ConnectAir (cloud S&P).



Elektrické připojení

Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz.



Montáž

Jednotka je určena k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, montáž na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.



Hluk

V tabulkách je uveden akustický tlak měřený ve volném akustickém poli ve vzdálenosti 1,5 m.



Přislušenstvi VZT

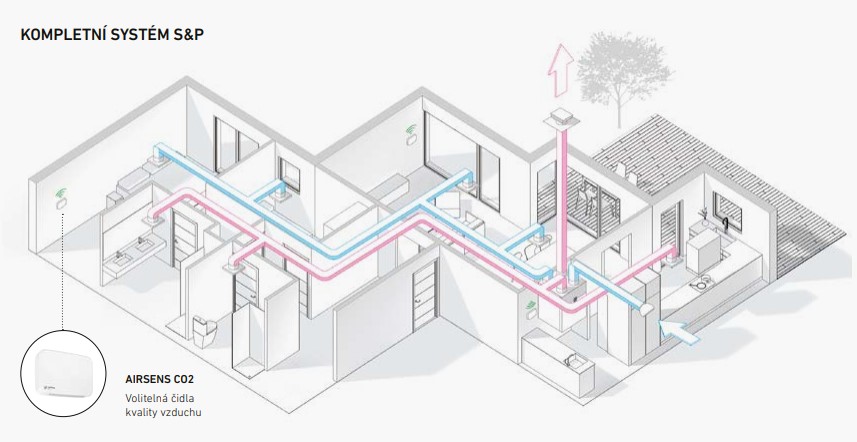

• ED Flex® System kruhové rozvody

• AIRSENS prostorová čidla

• SABIK-WMC montážní konzole

• SABIK-PH vestavný předehřev

• SABIK-VOC vestavné čidlo VOC

• SABIK-NEMBUS-SF modul pro konstantní průtok vzduchu

• SPCM komunikační modul

• SONOULTRA flexibilní tlumič hluku

• SF-P 138 sifon s uzávěrem



Pokyny

Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku lze na dohřev přívodního vzduchu použít potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky.



Informace

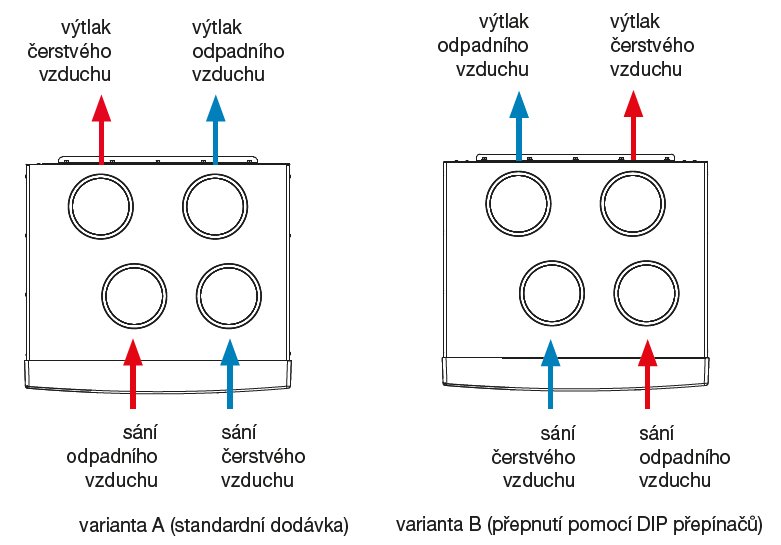

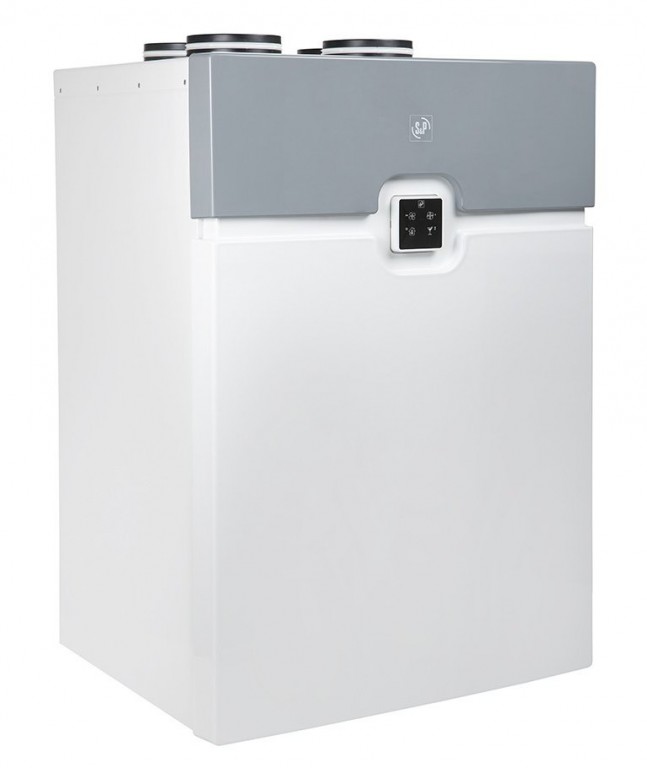

Větrací jednotka určená do bytové výstavby nebo do rodinných domů. Vyznačuje se jednoduchou montáží, minimálními nároky na ovládání a údržbu a velice úsporným provozem. Snadné přepnutí mezi levým a pravým provedením. Všechny jednotky jsou certifikovány systémem „Passive House“.



Upozornění

Rekuperační jednotka SABIK 210 je součástí programu Nová zelená úsporám pod kódem SVT30867.
