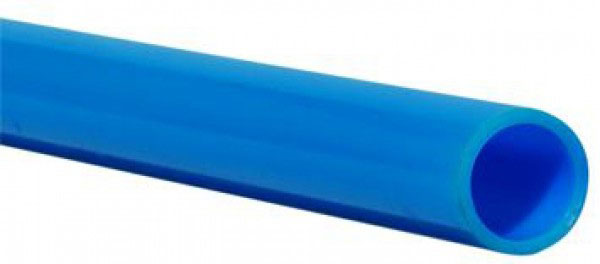

Polybuthen potrubí 15x1,5 mm, 200m

Polybutenová trubka 15 x 1,5 mm, balení 200m

Kombinované potrubí pro podlahové topení z polybutylenu, s povrchovou vrstvou plastu zabraňující difuzi kyslíku, vysoce teplotně stabilní.

Základním materiálem potrubí UNINOX PB je vysoce jakostní polybutylen, zajišťujícím nejvyšší možnou životnost topného systému. K technickým přednostem tohoto tepelně odolného materiálu patří vysoká tepelná vodivost kombinovaná s vynikajícím odolností proti vzniku trhlin v důsledku pnutí a vysoká mez únavy. Na jádru potrubí je nanesená kyslíková bariéra z EVOH, zabraňující tvorbě usazenin. Potrubí je vysoce flexibilní, umožňuje rychlou a snadnou montáž a je spojována mechanickým šroubením a lisovacími tvarovkami.

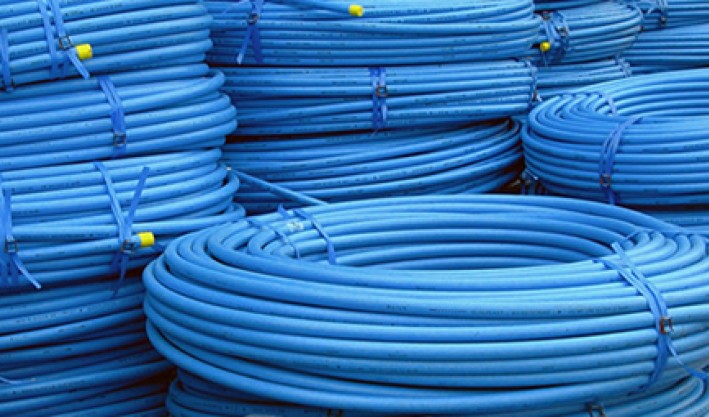

Potrubí Uninox PB

---



Kyslíková bariéra vícevrstvé trubky podlahového topení

Topné potrubí jsou z důvodu ochrany proti zanášení vyráběny v provedení odolném proti difúzi kyslíku (kyslíkotěsné). Trubky jsou při výrobě podrobeny průběžnévnitřní i vnější kontrole kvality a odpovídají zkouškám podle příslušných norem.









---



---





---







---

Plánování projektu Vašeho podlahového topení

Existuje mnoho faktorů, které je potřeb vzít v úvahu při plánování a navrhování podlahového topení.

Při navrhování je nutné zjistit Vaše požadavky na tepelnou pohodu, znát konkrétní typ podlahové krytiny, zdroj, regulaci a dalších spoustu jiných faktorů.

Technické informace připraveny projekční a realizační kanceláří KLAS PROFESIONAL Vám pomohou s návrhem a s perfektním nadimenzováním Vašeho nového podlahového topení.





---

Podlahové topení

Princip vytápění podlahovým topením zahrnuje instalaci topného potrubí do podlahy, kde potrubím cirkuluje topná vody. Pod topným potrubím jsou položeny vrstvy tepelné izolace, nejčastěji polystyren. Izolace je upevněna k nosnému povrchu (beton základ, nosné stropní desky). Izolační vrstva je dle norem chráněna separační nebo reflexní folií (někdy také izolační folií a zvukovou izolací), aby se zabránilo prosáknutí potěrové vody nebo anhydritové lité podlahy.

Topné potrubí se podle uspořádání systému instalují buď dovnitř (doporučeno), nebo pod vrstvu pro distribuci zatížení s další povrchovou krytinou umožňující běžné používání podlahy.

Vrstva pro rozložení zatížení běžného chodu místnosti je vytápěna topnou vodou, která proudí potrubím. Nejčastěji průměru 16mm. Teplo se z  topných trubek šíří prostřednictvím vrstvy pro rozložení zatížení (potěr) k povrchu podlahové krytiny. Z povrchové krytiny je teplo šířeno sáláním do prostoru místnosti.

Technické parametry:

• Rozměr: 15 x 1,5 mm
• Balení:  200 m
• Max. teplota: 70°C
• Max. tlak: 9 bar
• Minimální průměr ohybu: 250 mm
• Barva: modrá

Pokyny k montáži potrubí Polybuthen 15 x 1,5mm

• Ochranný obal otevírejte až před zpracováním trubek a zbytky trubek ukládejte zpět do obalu, aby se nepoškodily.
• Topné potrubí se nesmí tahat přes betonové hrany nebo podobné drsné povrchy!
• Topné potrubí pro podlahové topeníje možno před kladením za nízkých teplot ohřát, k tomu se však nesmí používat otevřeného plamene!
• K překlenutí dělících spár v potěru nebo dilatačních spár v konstrukci budovy je nutné použít ochranných trubek (obj.č. 520 365) v délce 500 mm.
• Tlaková zkouška podlahového topení se provádí tlakem 10 barů po dobu 12 - 24 hod dle příslušných norem.
• Prvotní zátop betonové desky musí být proveden podle příslušných norem (ČSN EN 1264).
• Kladení jednotlivých okruhů v potřebných délkách, dimenzích a roztečích, je nutno provádět na základě odborného výpočtu, vycházejícího z tepelné potřeby místnosti.
• Přívod je potřeba podle možností vést kolem nejvíce ochlazované stěny, čímž je možno kompenzovat teplotní rozdíl.
• Vzdálenost trubek od okrajových stěn je dána místními podmínkami (v zásadě 10 - 15 cm).
• Vzdálenost upínacích lišt pro podlahové topení je rovněž potřeba přizpůsobit konkrétní situaci (doporučujeme 1000 mm u podlahového a 700 mm u stěnového vytápění).
