Domů IVAR Rozdělovače Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 10.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 10.cestný - mosaz

Výrobce IVAR®
Kód produktu 400410BS
Záruka 2 roky
Dostupnost Do 3 pracovních dní
4 obrázky v galerii
Cena za ks 14 462,62 Kč
11 952,58 Kč bez DPH
Počet ks

Rozdělovač IVAR.CS 553 DRS 5/4" x EK / 10.cestný / mosaz / DN 32

Sestava je určena pro univerzální instalaci systému podlahového topení. Využívá otopnou vodu s předem definovanou teplotou, která je do rozdělvoače přiváděna např. od třícestného (čtyřcestného) směšovacího ventilu, popřípadě jiného zařízení, které zohledňuje požadavky na přípravu otopné vody pro použití v systému podlahového topení.

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.
  • PN 10, T = +120 °C
  • sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
  • materiál mosaz OT 58

Charakteristika použití:

  • Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
  • U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
  • Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
  • Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
  • Svým kompaktním provedením se snadno instaluje a seřizuje.
  • Cenově zvýhodněný set.
  • Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

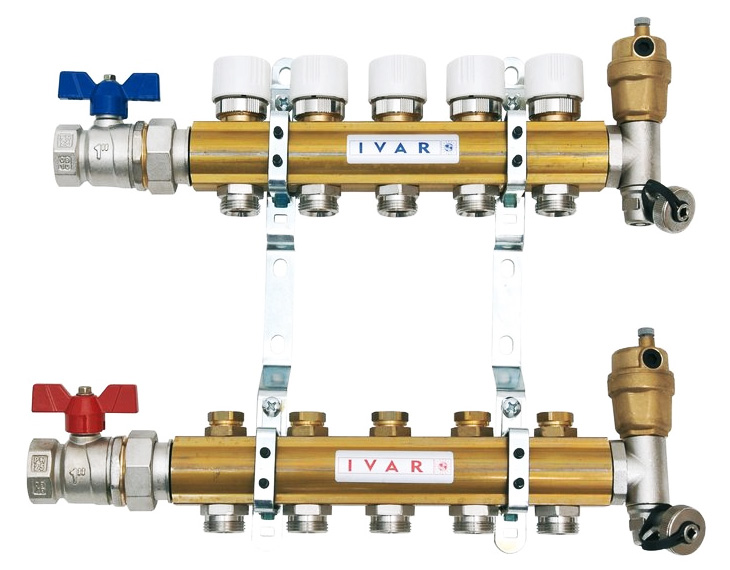

Mosazné tělo rozdělovače IVAR 553 DRS - 5/4" x EK

Systémové komponenty

  • tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
  • tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
  • držák rozdělovače
  • 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1


Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení Skříně pro rozdělovač podlahového topení






Předmontované komponenty pro mosazné rozdělovače




Stanovení tepelného odporu podlahové krytiny (vhodnost)

Velký výběr moderních podlahových krytin dává k dispozici širokou škálu různorodých výrobků a typů podlahových krytin pro obytné prostory vybavené podlahovým topným systémem. Výběr krytiny doporučujeme učinit již ve stádiu projektu a plánování, protože charakteristiky pro různé typy podlahových krytin jsou a mohou být odlišné. Určení podlahové krytiny pro každou místnost ještě před instalací podlahového topení předejdete problémům a zbytečným vícenákladům v průběhu výstavby. Velkou pozornost je zapotřebí věnovat důležité hodnotě každé podlahové krytiny a to je tepelný odpor vyjadřovaný veličinou RλB. Tuto veličinu ve stavebnictví upravuje norma DIN EN 1264-3.

DŮLEŽITÉ!
U podlahové krytiny nesmí být překročena hodnota RλB = 0,15 m2 K/W, respektive:  tepelný odpor podlahové krytiny nesmí překročit hodnotu RλB = 0,15 (m2 x K)/W.

Základní technické a provozní parametry:

  • použitelnost tlak 10 bar
  • použitelnost teplota +120 °C
  • materiál rozdělovače mosaz OT 58
  • rozměr rozdělovač / sběrač 5/4"
  • připojovací rozměr kulových kohoutů 5/4"
  • počet výstupů rozdělovače / sběrače 10, osová vzdálenost R/S 200 mm
  • připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
  • připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
  • volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
  • volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm



Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest
