Rozdělovač IVAR.CS 553 DRS 5/4" x EK - 11.cestný - mosaz

Rozdělovač IVAR.CS 553 DRS 5/4" x EK / 11.cestný / mosaz / DN 32

Vlastní sestava je složená z rozdělovače, sběrače a doplňkových armatur podle konkrétního typu a je určena k provádění regulace a hydraulickému vyvážení jednotlivých smyček (okruhů) topného systému.

• PN 10, T = +120 °C
• sestava osazena uzavíracími ventily a regulačními šroubeními včetně konzoly, kulovými uzávěry se šroubením na vstupu/výstupu a ukončením rozdělovače/sběrače s automatickým odvzdušňovacím ventilem, otočným vypouštěcím ventilem, součástí dodávky je skříň o příslušné velikosti
• materiál mosaz OT 58

Charakteristika použití:

• Sestava rozdělovač / sběrač je určena pro rozvody teplovodního podlahového vytápění a pro rozvody k otopným tělesům.
• U teplovodního podlahového vytápění zajišťuje rozvod topné vody do jednotlivých topných smyček, u rozvodu k otopným tělesům jejich připojení samostatným vlastním přívodem.
• Sestava je plně osazena potřebnými regulačními a uzavíracími armaturami.
• Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými výstupy splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie.
• Svým kompaktním provedením se snadno instaluje a seřizuje.
• Cenově zvýhodněný set.
• Doporučeno pro rozvody podlahového vytápění a rozvody k tělesům IVAR

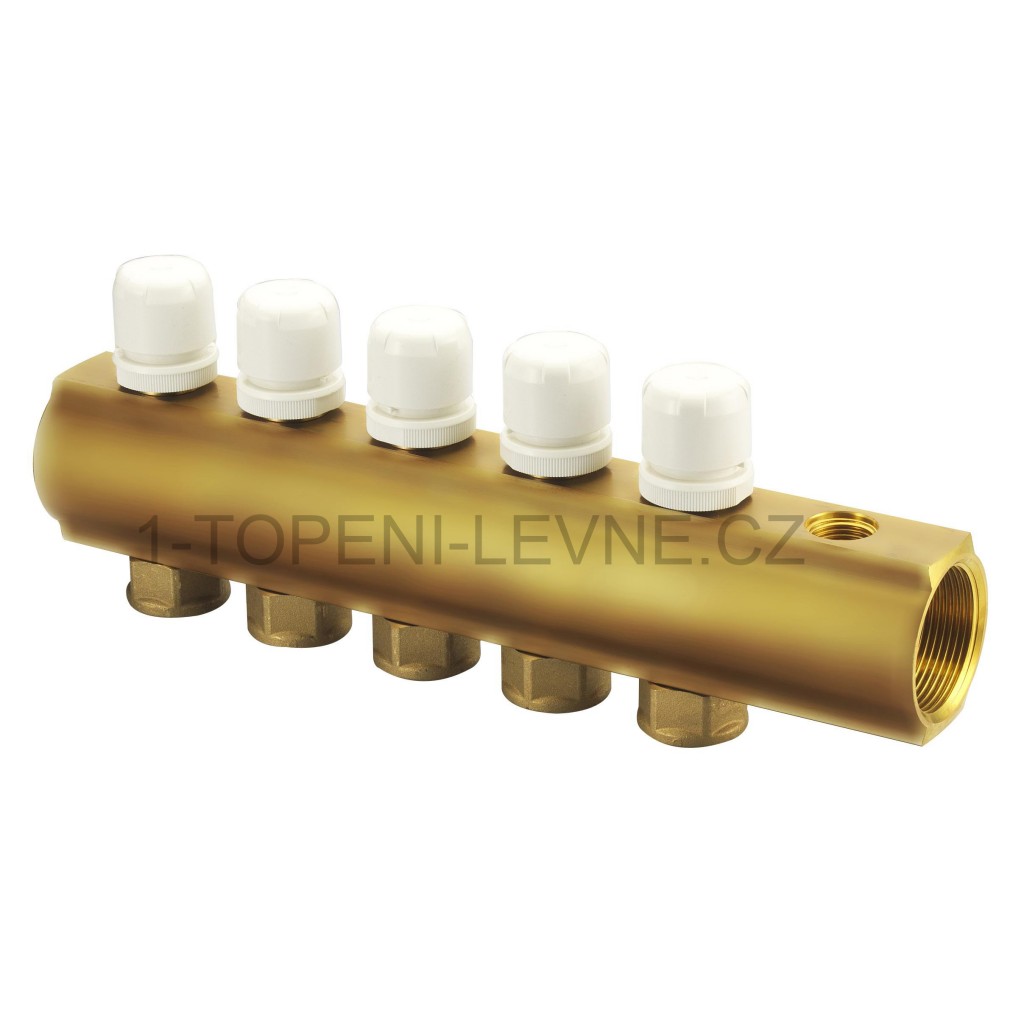

Mosazné tělo rozdělovače IVAR 553 DRS - 5/4" x EK

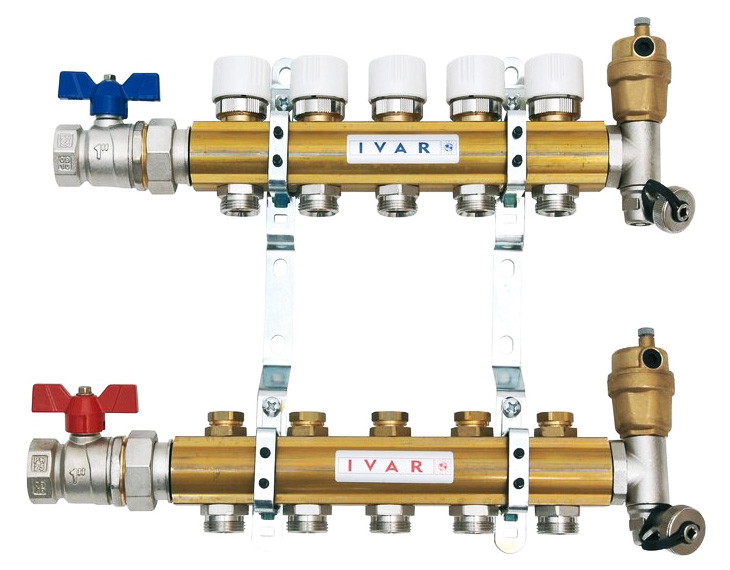

Systémové komponenty

• tělo sběrače (horní díl) osazené uzavíracími ventily s možností dodatečné instalace průtokoměrů nebo teploměrů a elektrotermických hlavic pro jednotlivé smyčky
• tělo rozdělvoače (spodní díl) osazené regulačním šroubením pro každou topnou smyčku s možností nastavení jedenácti regulačních pozic, v rozsahu 0,13 až 2,6 Kv
• držák rozdělovače
• 2ks kulového ventilu 1" a 2ks ukončení rozdělovače CS 554/1

Volitelné příslušenství k rozdělovačům IVAR pro podlahové topení:

Svěrné šroubení potrubí pro napojení na rozdělovač pro podlahové topení	Skříně pro rozdělovač podlahového topení

Předmontované komponenty pro mosazné rozdělovače

Podlahové krytiny / Vhodnost pro podlahové topení



Kamenná, keramická dlažba, litý kámen

Pro podlahové topení je kamenná a keramická dlažba nejvhodnější podlahovou krytinou.

Tuto krytinu lze aplikovat bez omezení běžnými řemeslnými postupy pokládky.



Keramické a kamenné dlažby lze pokládat pomocí postupu tenkého nebo silného tmelového lože.

V případě vyšší konstrukční výšky silnějšího maltového lože může mít podlahové topení delší dobu reakce a dobu zahřívání.



Parkety / dřevěné podlahy a vlysy

Pro podlahové teplovodní topení jsou bez problémů použitelné dřevěné parketové prvky či jiné dřevěné krytiny.

Teplený odpor krytiny vůči prostupu tepla se nesmí zvyšovat dodatečnými materiály jako je například folie či papírové vlnité lepenky.

Parkety je vhodné lepit na trvale elastické lepidlo. Vlhkost dřeva musí odpovídat přípustným hodnotám dle normy.

Je také nutno počítat s tvorbou menších expanzních spár.

Tloušťka by obecně neměla překročit 15mm.



Plastové podlahové krytiny (vinyl, PVC aj.)

Pro podlahové plošné topení je obecně vhodná jakákoli plastová krytina kde výrobce udává vhodnost pro podlahové topení.

Plastové-vinylové a PVC dílce čí pásy doporučujeme vždy přilepit k podkladnímu potěru.



Textilní podlahové krytiny (koberce)

Koberce je vhodné bez problémů použít. Doporučujeme překontrolovat vhodnost použití u výrobce, která je značena nákresem uspořádání podlahového topení se třemi šipkami nahoře.

Připevnění koberce k potěru je doporučeno přilepením. Síla kobercové krytiny by neměla překročit 10 mm.



Obecné doporučení: vždy překontrolujte a dodržujte aplikační zásady výrobců podlahových krytin. Před instalací vždy řádně překontrolujte doporučení týkající se instalace, pokládky a provozu podlahové krytiny.



Základní technické a provozní parametry:

• použitelnost tlak 10 bar
• použitelnost teplota +120 °C
• materiál rozdělovače mosaz OT 58
• rozměr rozdělovač / sběrač 5/4"
• připojovací rozměr kulových kohoutů 5/4"
• počet výstupů rozdělovače / sběrače 11, osová vzdálenost R/S 200 mm
• připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček – EK
• připojovací rozměr integrovaného ventilu ve sběrači pro instalaci elektrotermické hlavice IVAR.TE 3040, IVAR.TE 3041 je M30x1,5
• volitelný typ skříně pod omítku P-KLASIK nebo nástěnné N-KLASIK s velikostí stanovenou dle počtu výstupů rozdělovače
• volitelná hloubka instalační skříně pod omítku 110 – 160 mm, nástěnná skříň hloubka pevná 130 mm

Rozměry jsou pouze informativní:

stavební hloubka = 120 mm

n = počet cest
